Griffe

Griffe am Wing herstellen und befestigen

Positionierung

Im Schnittmuster sind Positionen für Griffe angegeben. Diese dienen als erste Richtwerte. Die optimale Position bei deinem Wing hängt vom verwendeten Segeltuch, der Genauigkeit beim Nachbau und persönlichen Vorlieben ab. Ich empfehle daher besser noch zusätzliche Griffe anzunähen um die Griffpositionen besser variieren zu können.

Variante

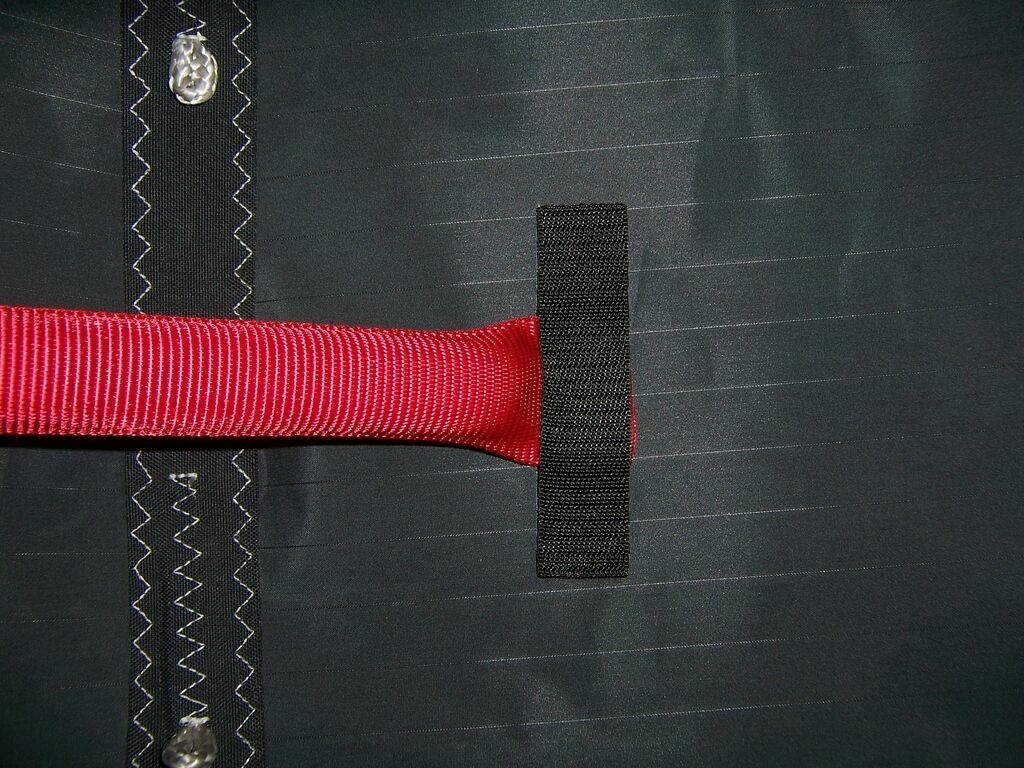

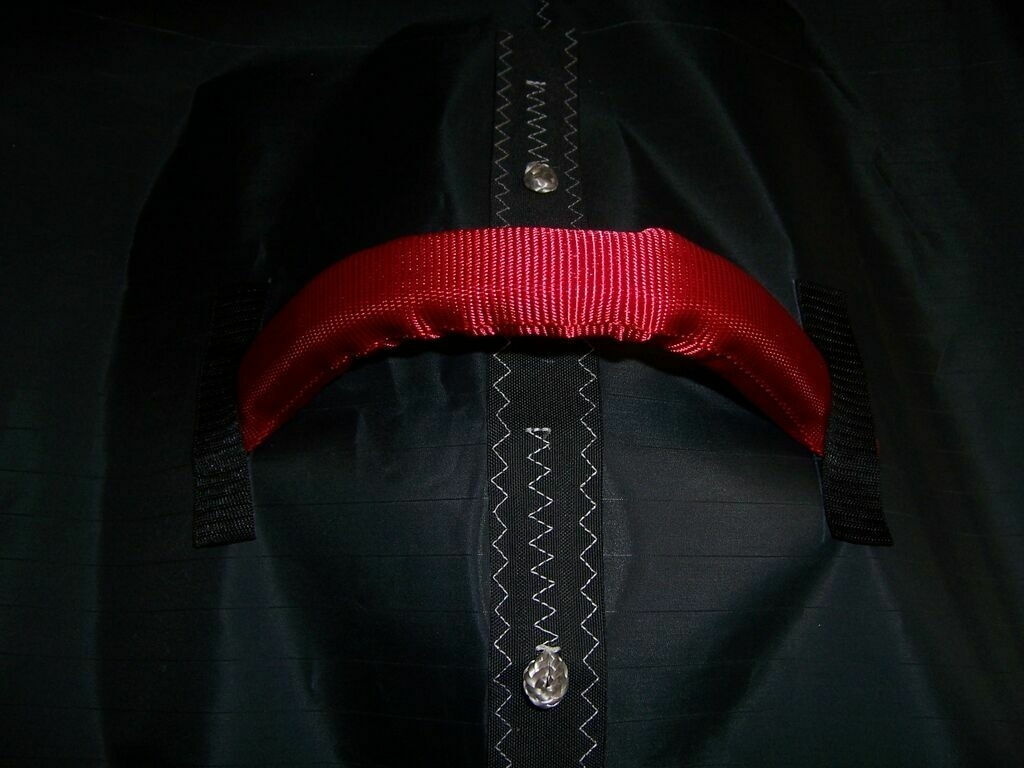

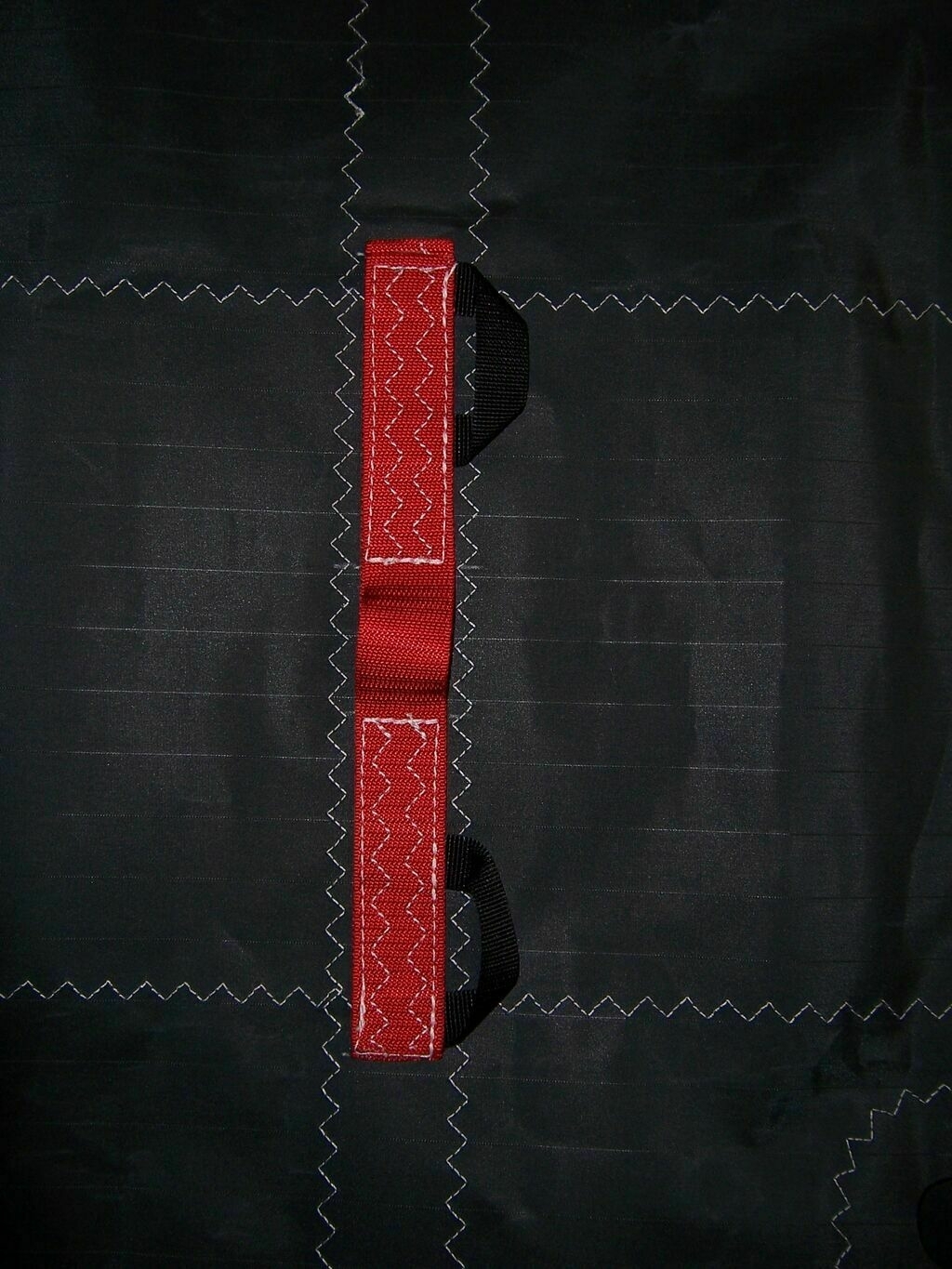

Nähe mehrere Gurtbänder an unterschiedlichen Positionen quer auf den Strut und schlaufe die Handles an den passenden Positionen ein.

Material

Ein Griff lässt sich sehr einfach aus einem Schlauchband und einem festeren Schaumstoff (z.B. Evazote EV50) herstellen. Es gibt aber noch viele andere Möglichkeiten einen guten Griff herzustellen. Wenn du einen Tipp hast dann schicke ihn mir gerne als Feedback .

Abmessungen

Die Länge der Griffe hängt von den verwendeten Materialien ab. Je steifer die Griffe desto weiter können die Befestigungspunkte auseinander liegen. Die im Schnittmuster angegebene Markierungen eignen sich für weiche Griffe.

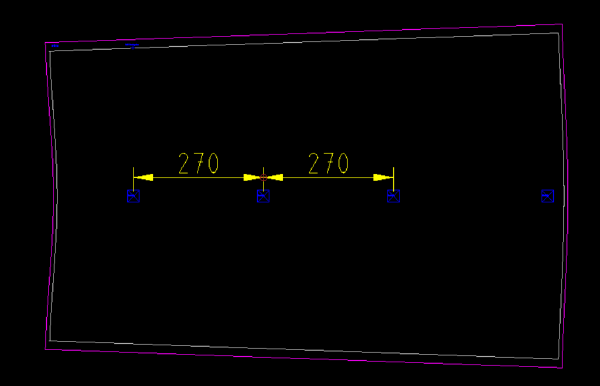

Abstand der Befestigungspunkte (Mitte): 270mm
Länge Schlauchband: 340mm

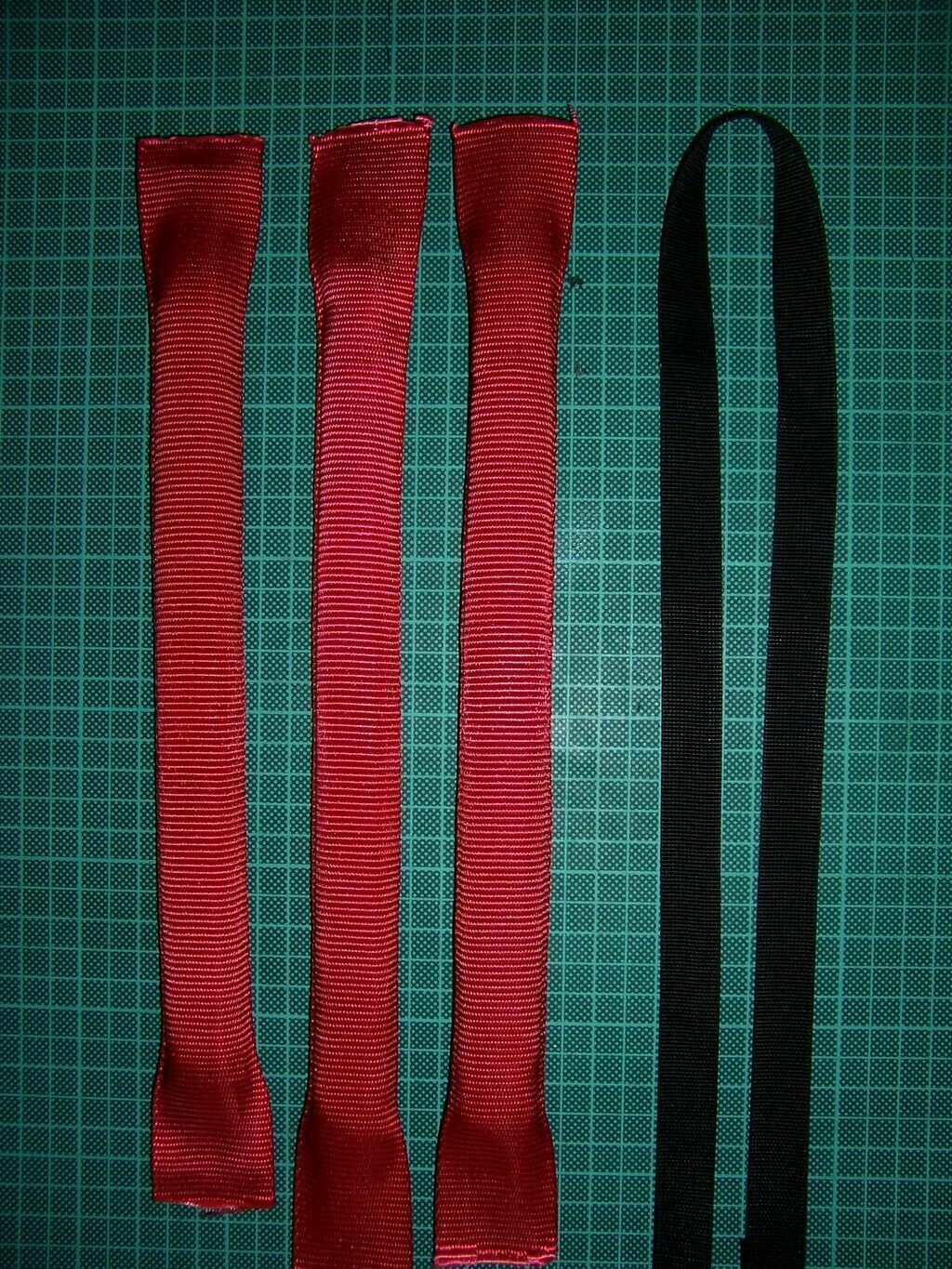

Griff herstellen

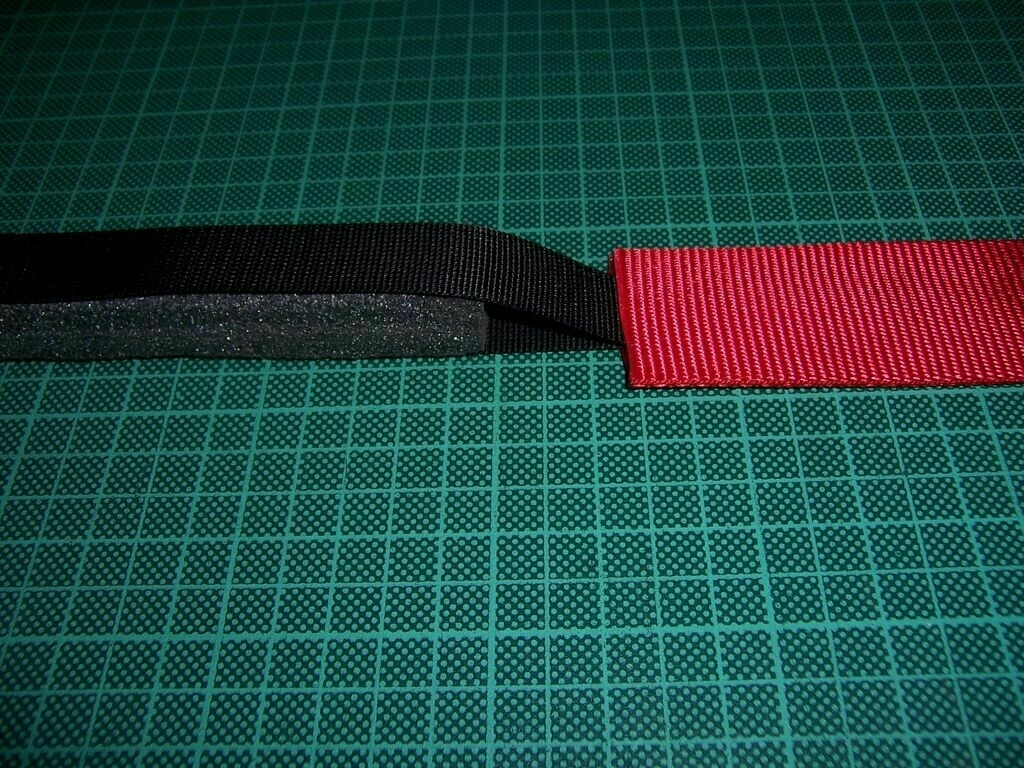

  1. Schlauchband für den Griff [HD] und Füllung [HD-FI] zuschneiden
  2. Dünnes Gurtband durch das Schlauchband stecken und um die Füllung legen

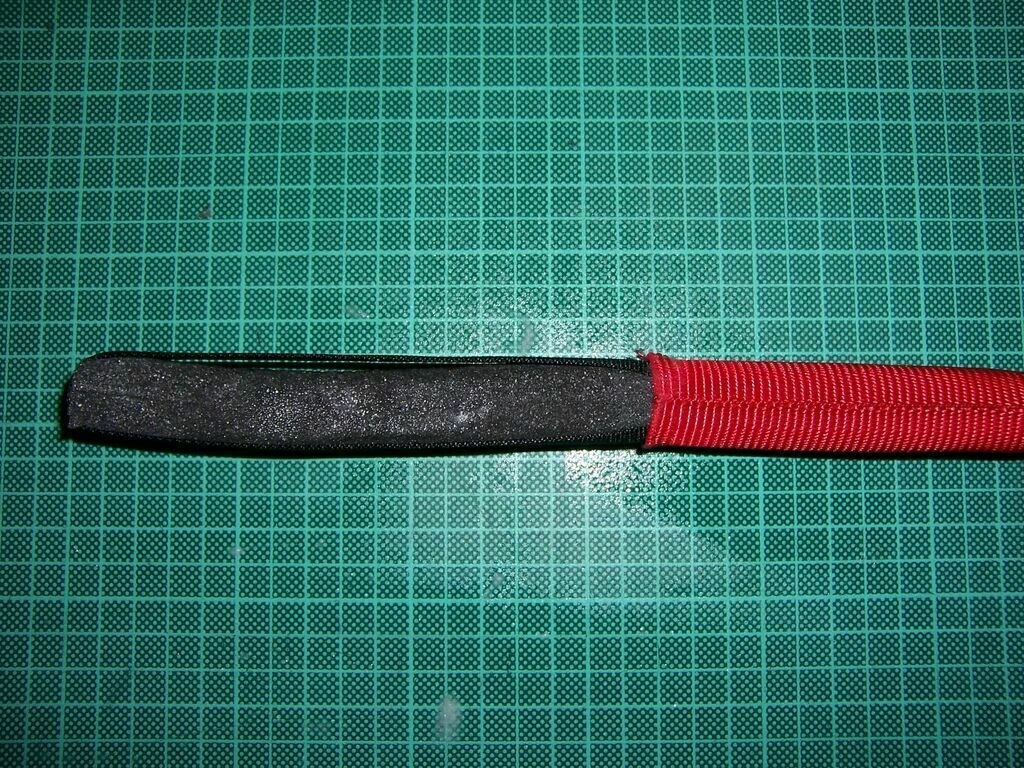

  3. Füllung durch das Schlauchband ziehen (ggf. anfeuchten mit Spüliwasser)

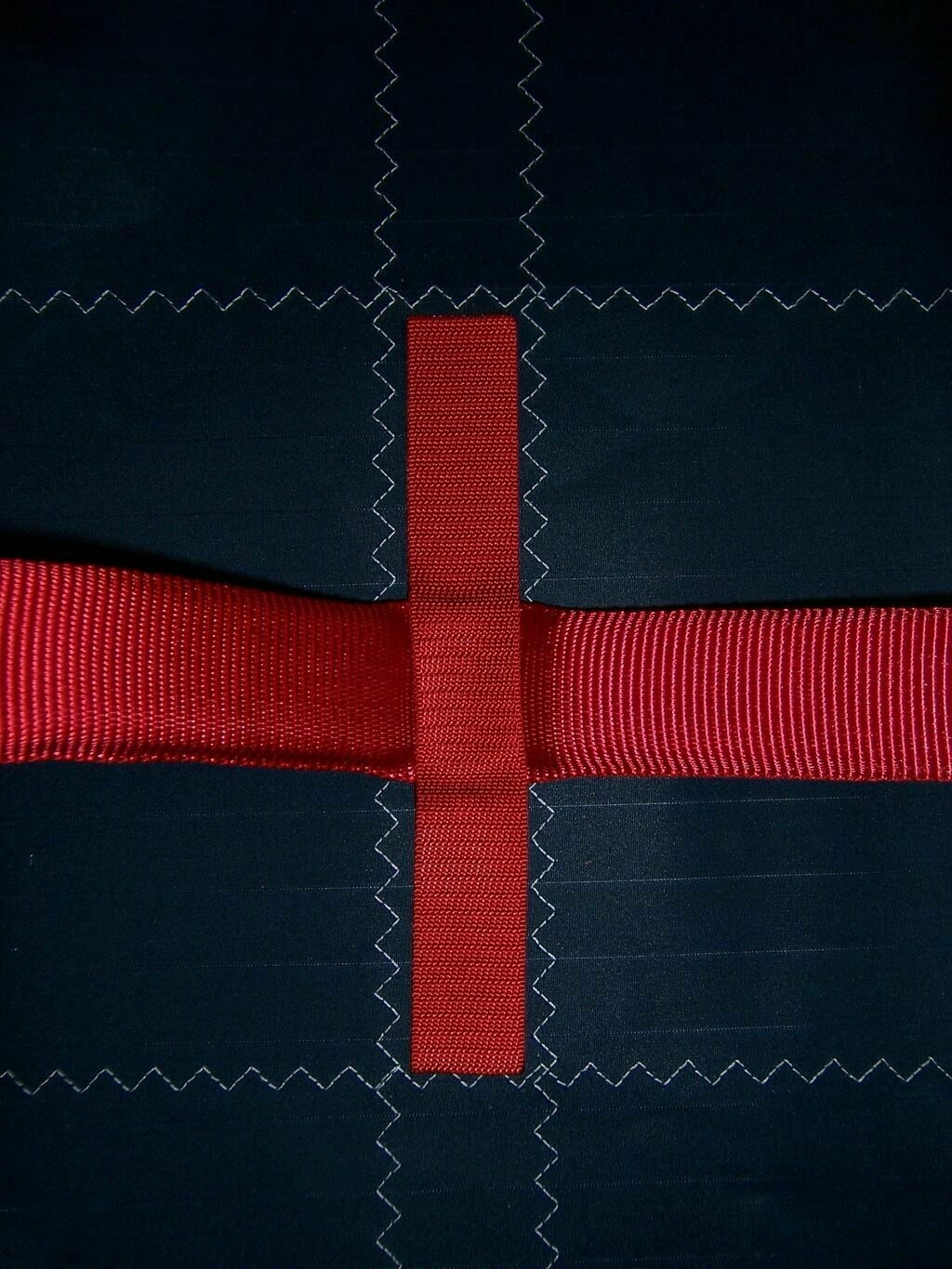

Strut verstärken

Jeder Befestigungspunkt muss rundum verstärkt werden damit der Griff nicht ausreißt

  1. Streifen aus Dacron mit einer Breite von 5cm zuschneiden

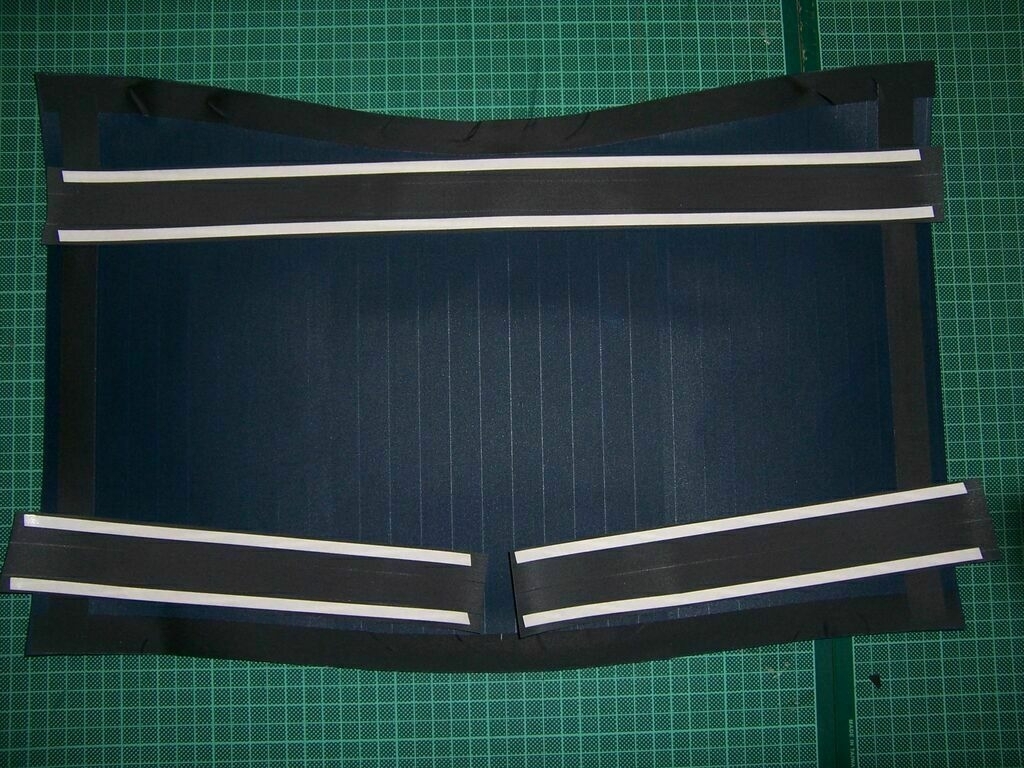

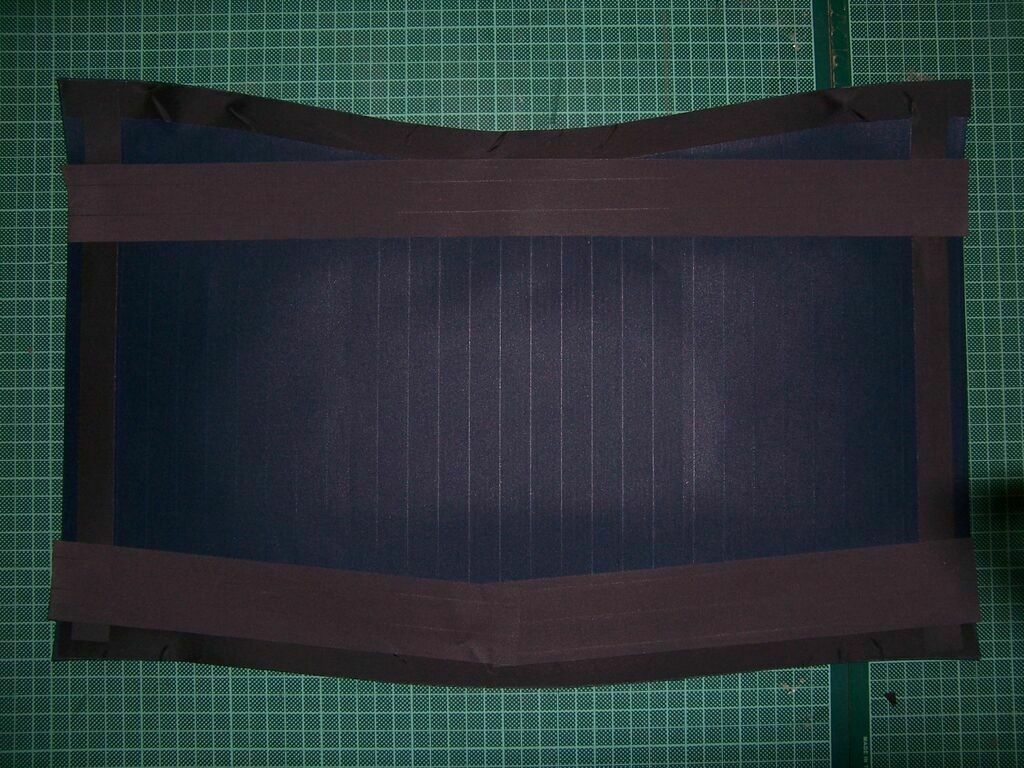

  2. Streifen auf die Innenseite des Strut kleben

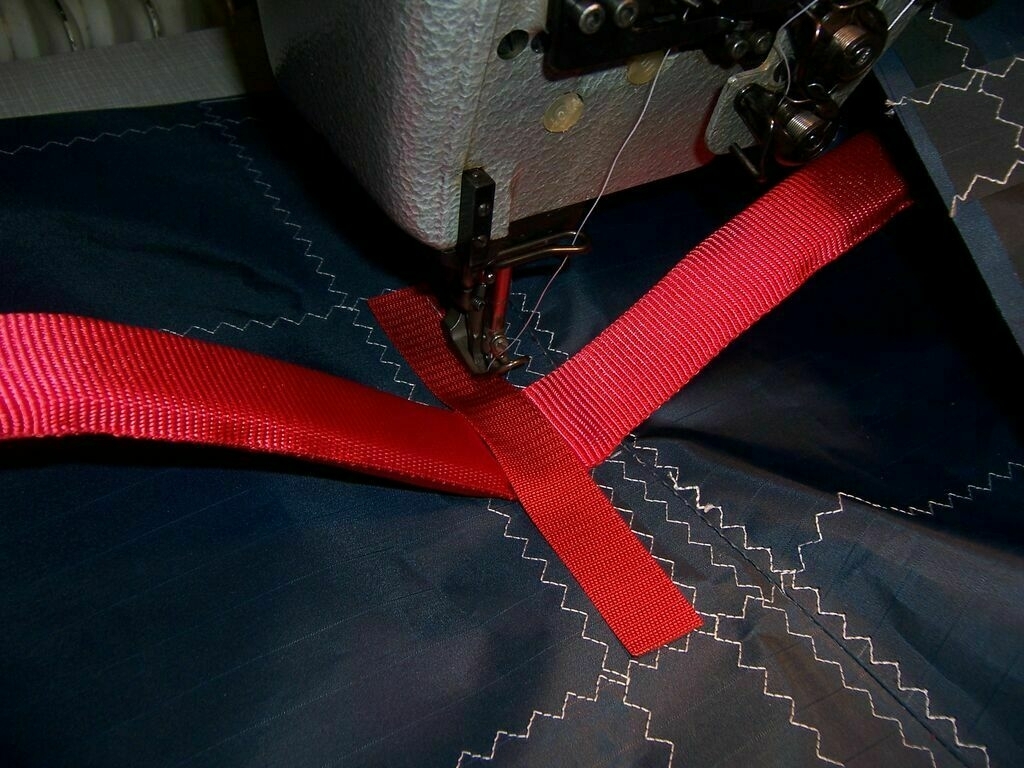

  3. Streifen an den Rändern mit Naht |ZZZ-60-8-4| aufnähen

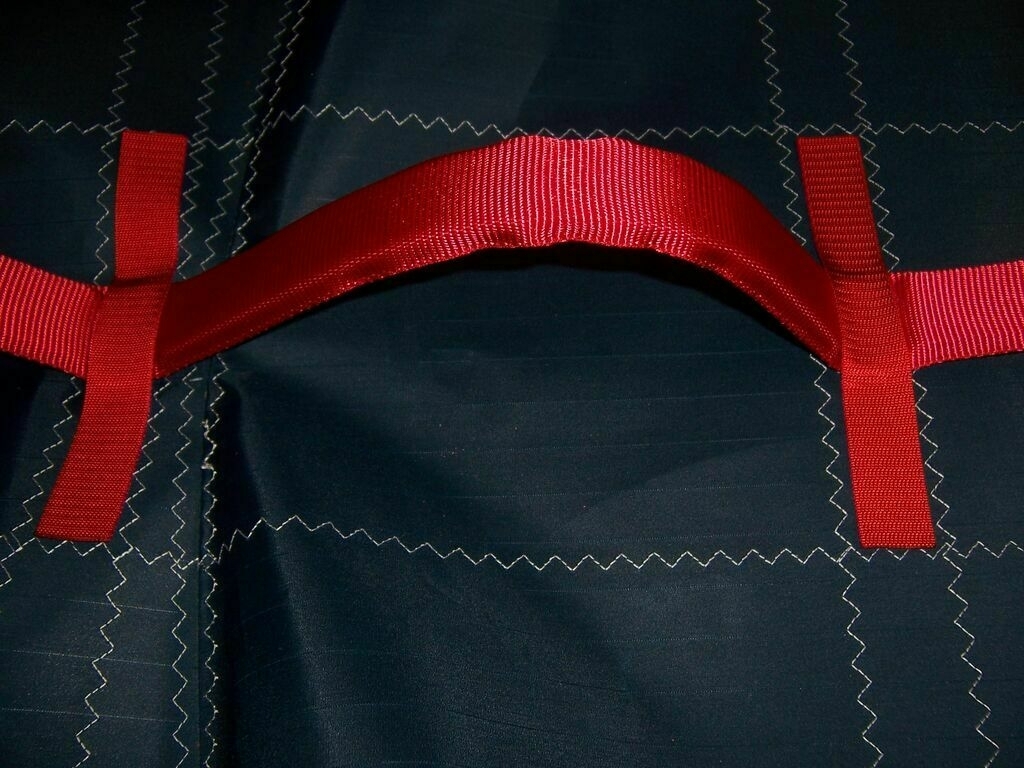

Griff annähen

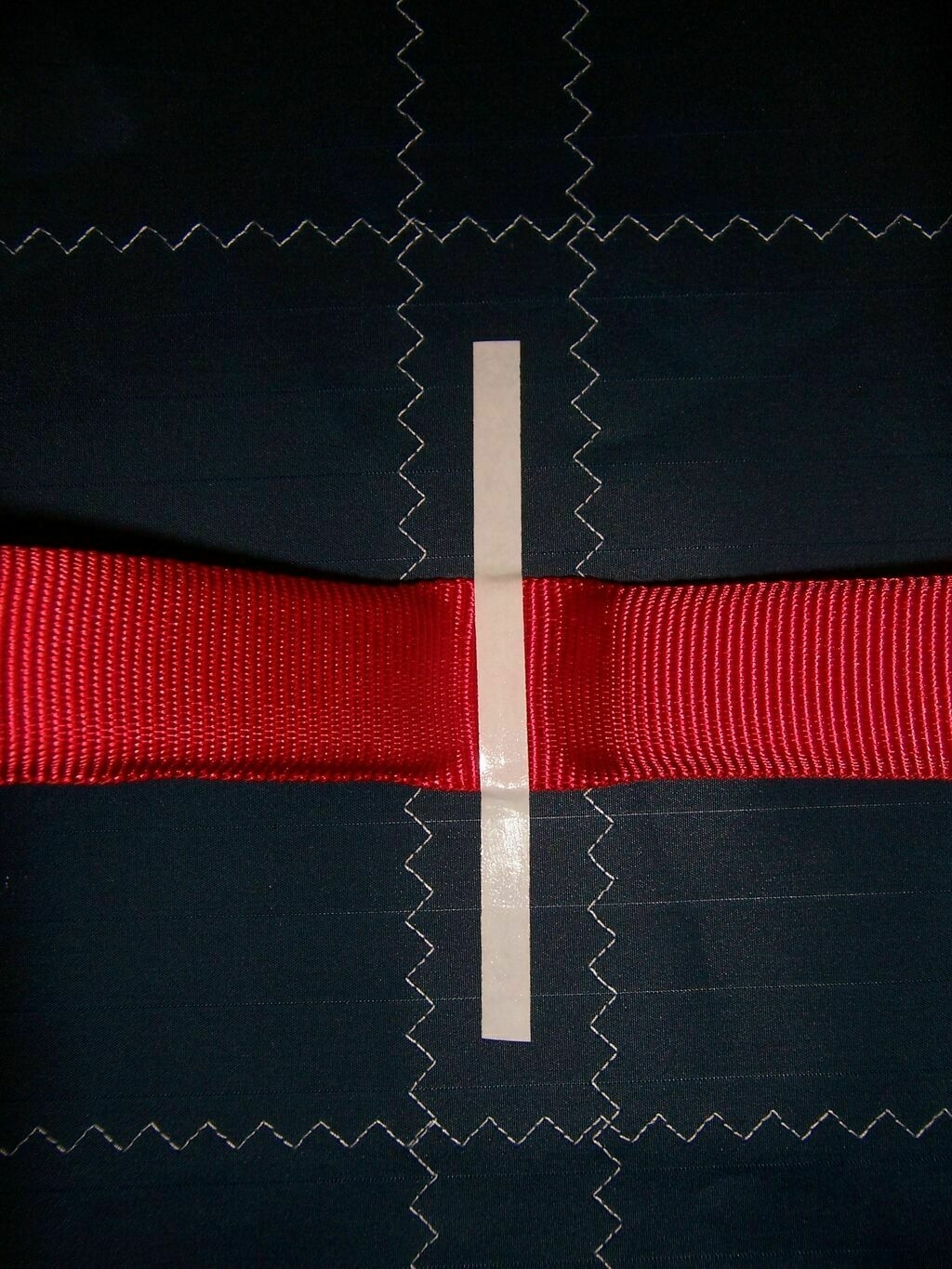

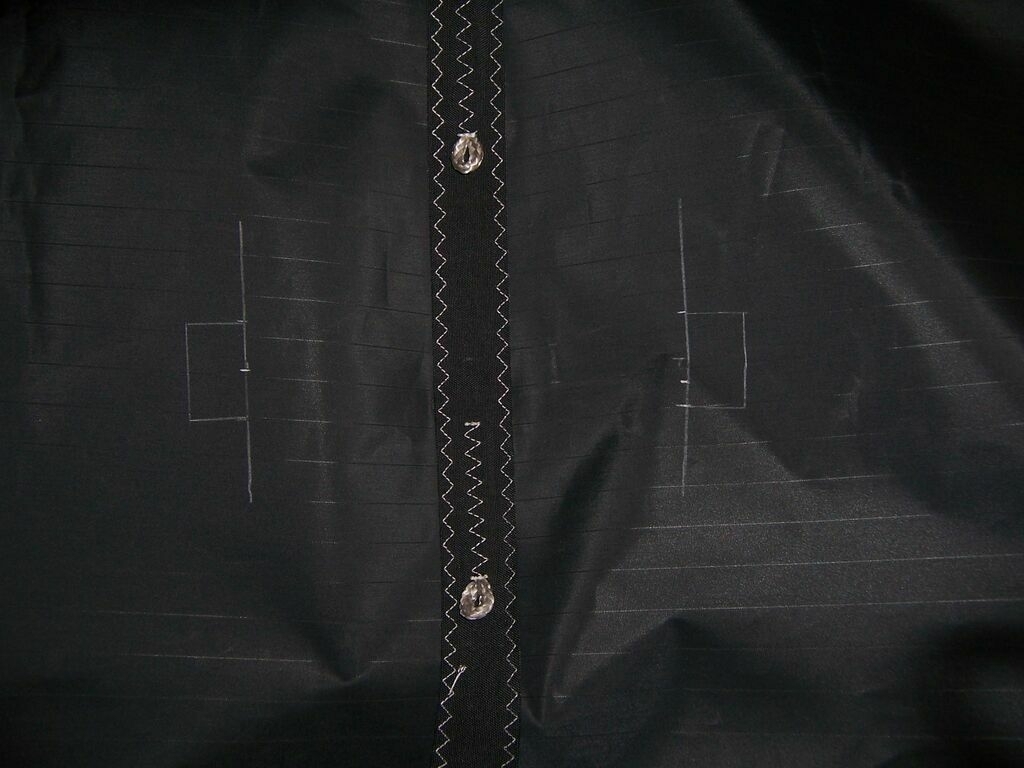

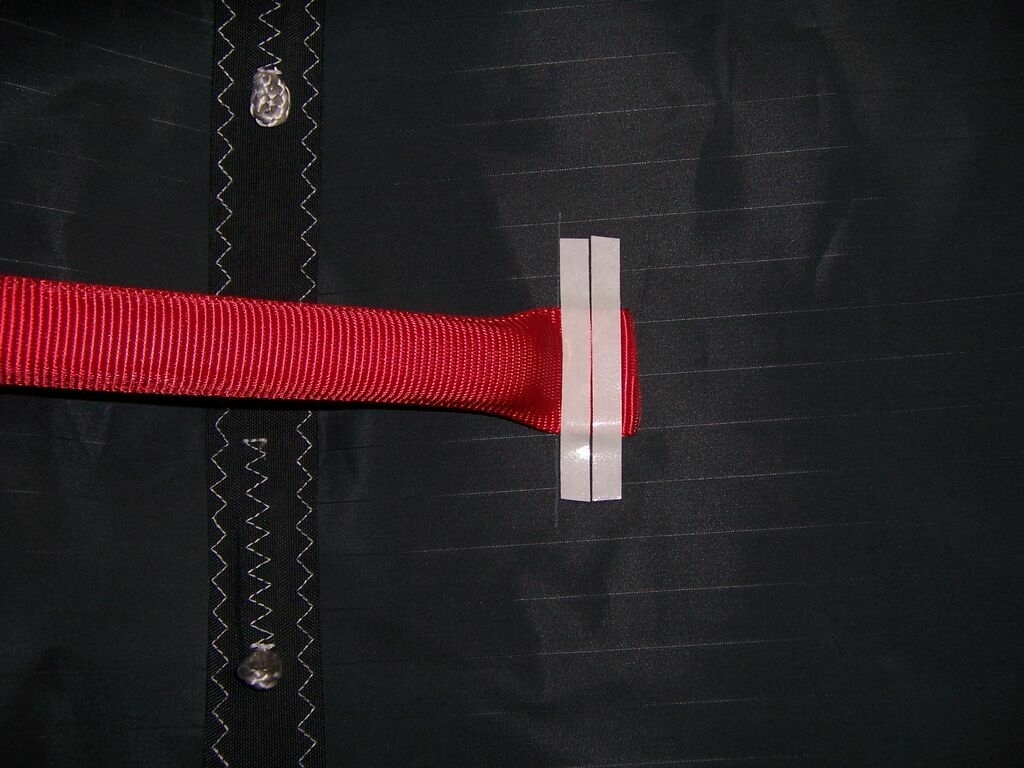

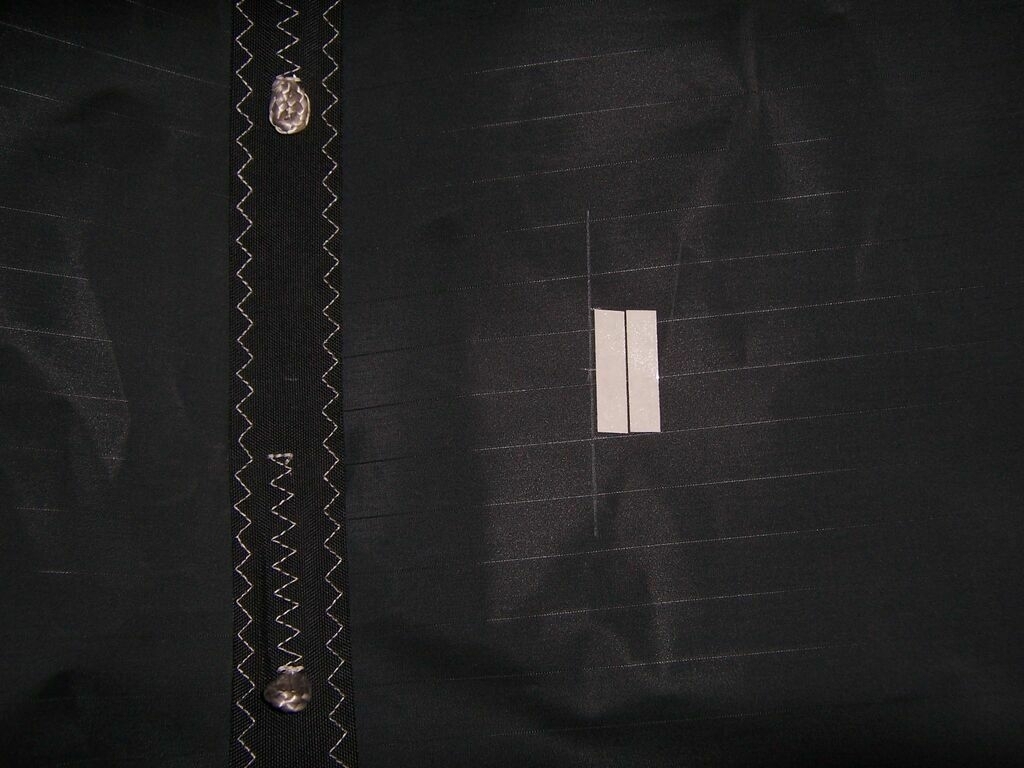

  1. Griff an der Markierung mit Klebeband (9mm) aufkleben

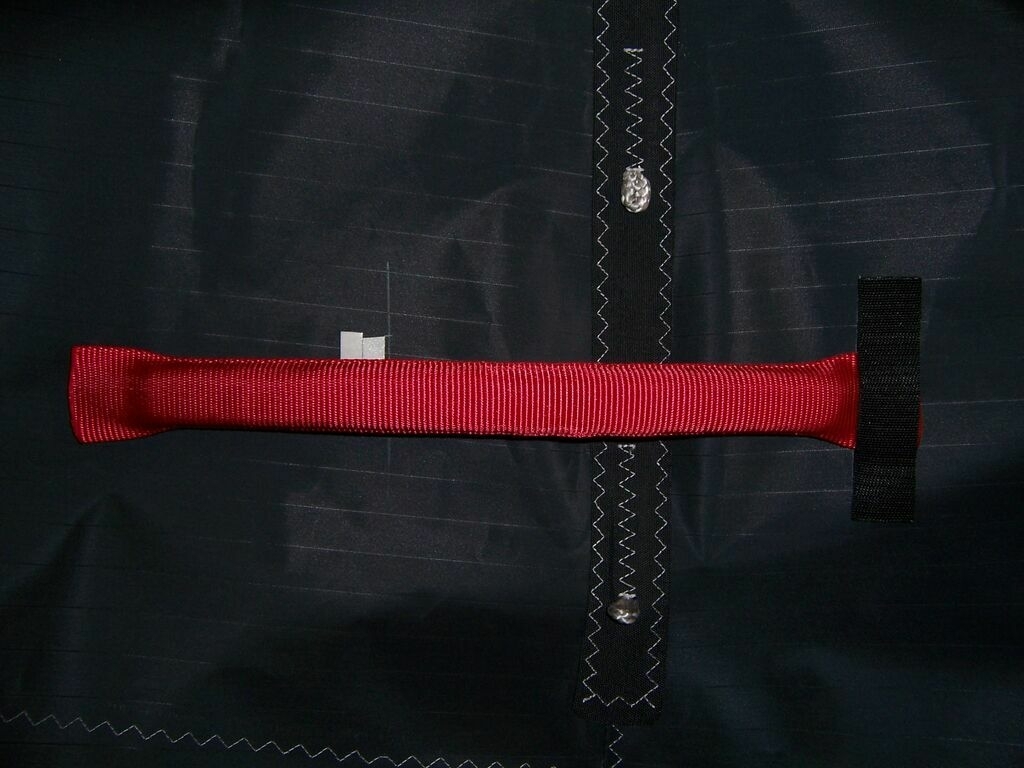

  2. Gurtband [WB] über die Nahtstelle kleben

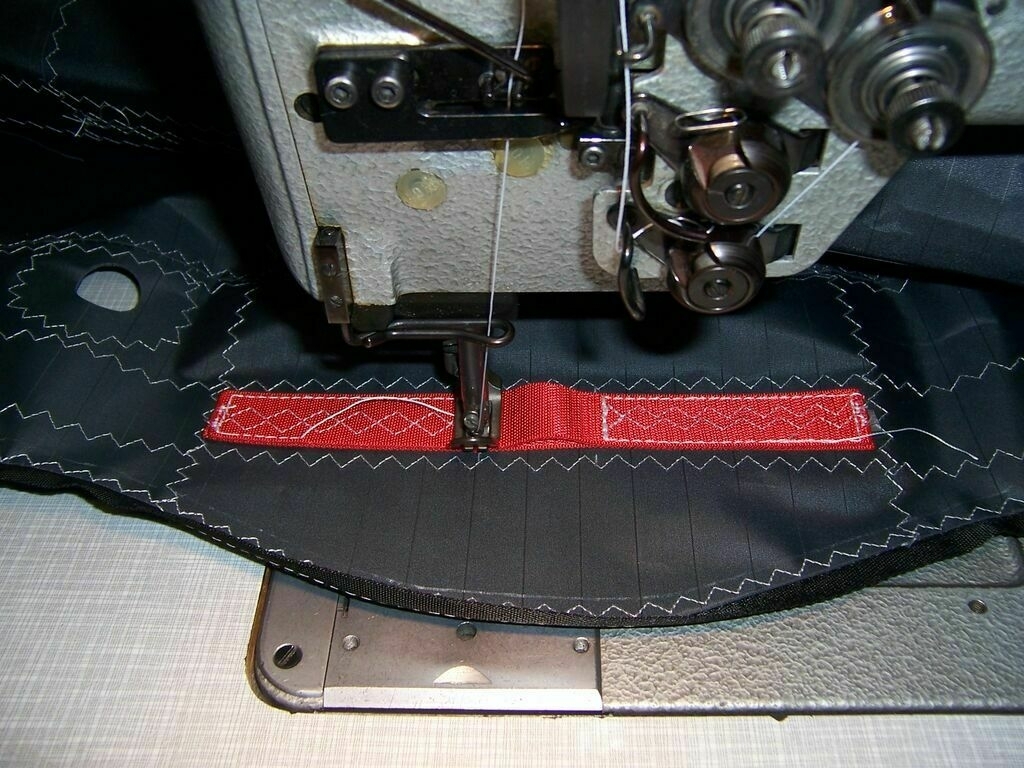

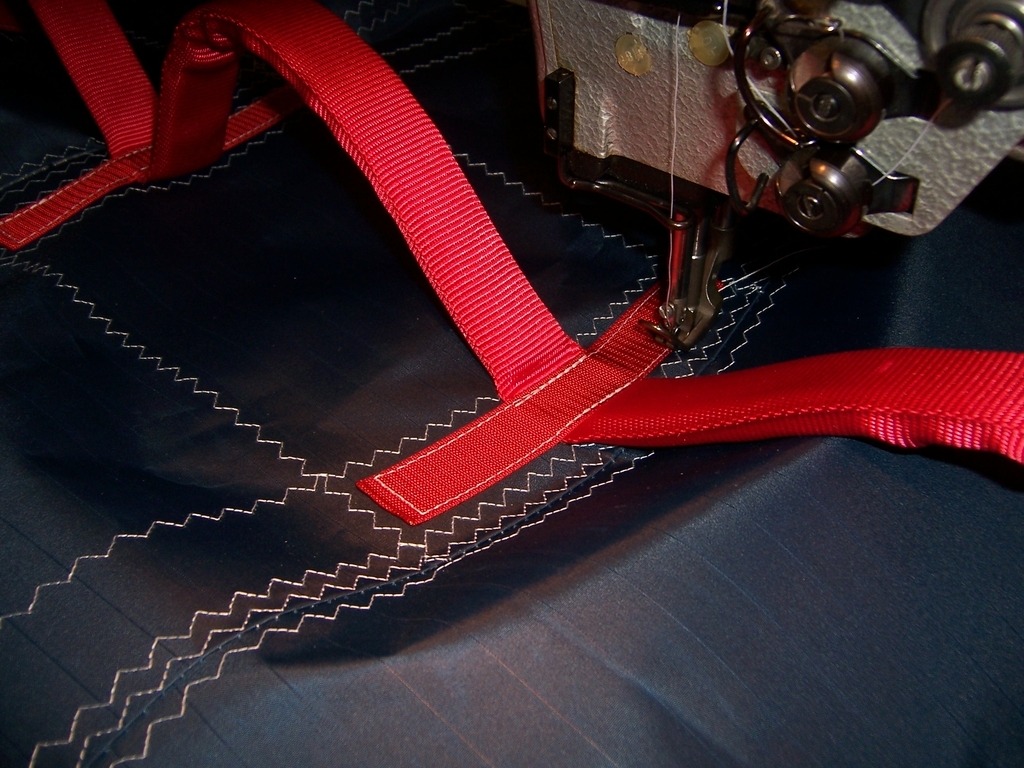

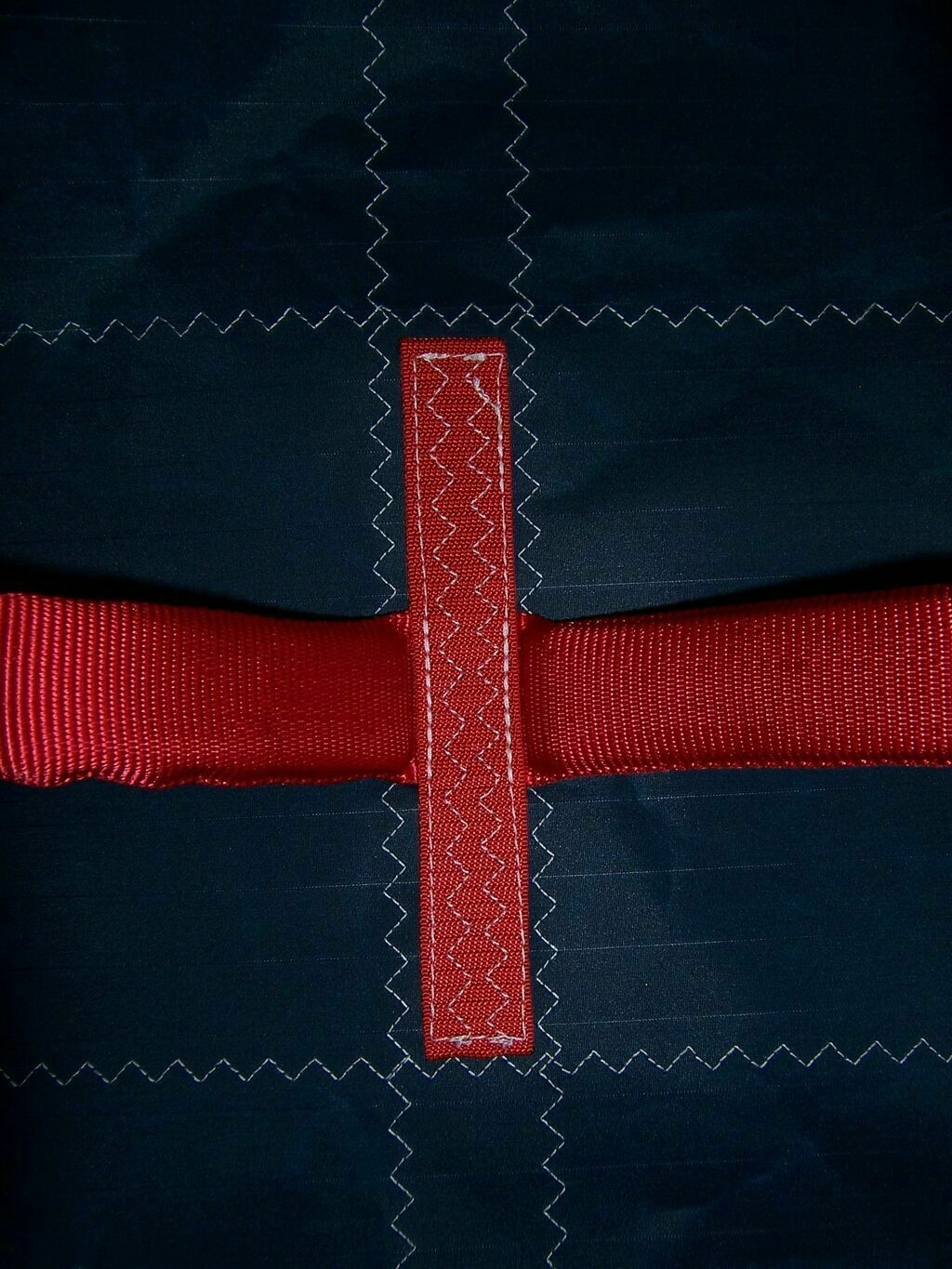

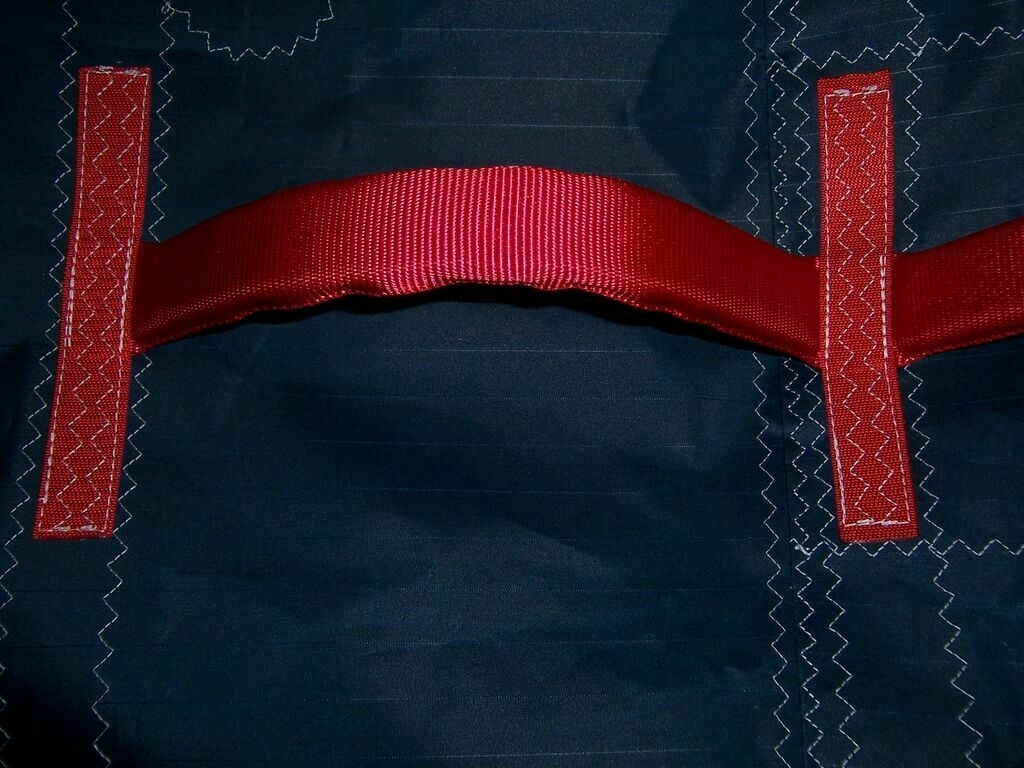

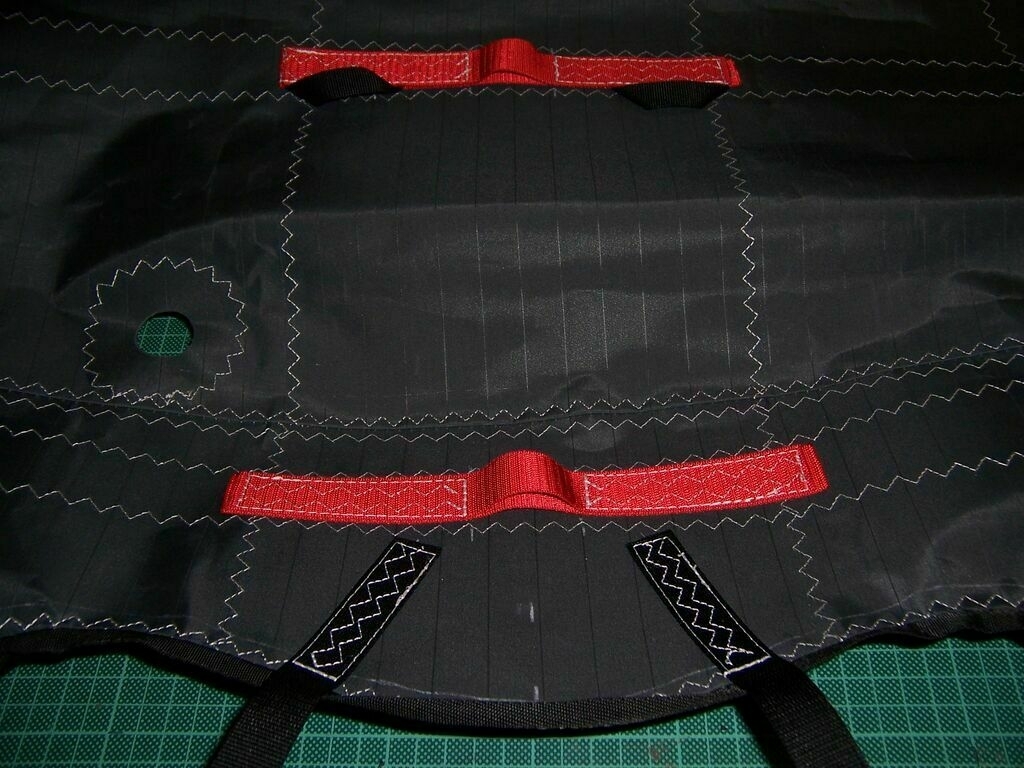

  3. Gurtband und Griff mit Naht |S-20-4| und Naht |ZZZ-40-8-4| aufnähen

Griff an der Leading Edge
