Strut nähen
Strutsegmente zuschneiden, verstärken, zusammennähen und verschließen. Verbindung mit Tube vorbereiten.
Zuschnitt
Alle Strutsegmente zuschneiden: Segmente zuschneiden
Verschluss
Verschluss nähen: Verschluss
Verbindung zur Leading-Edge

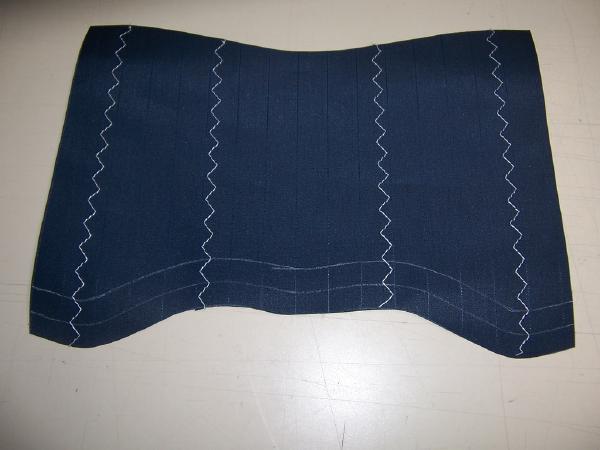

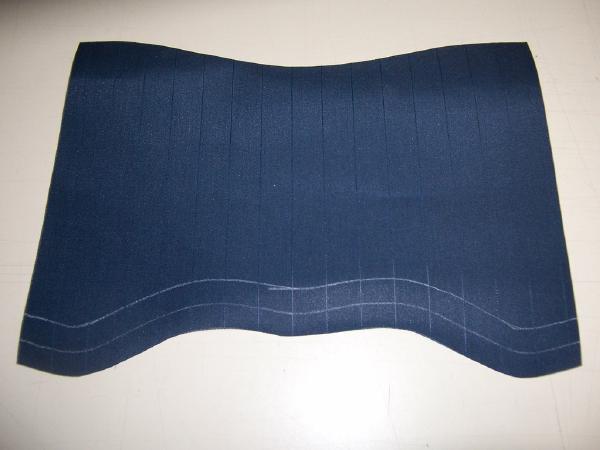

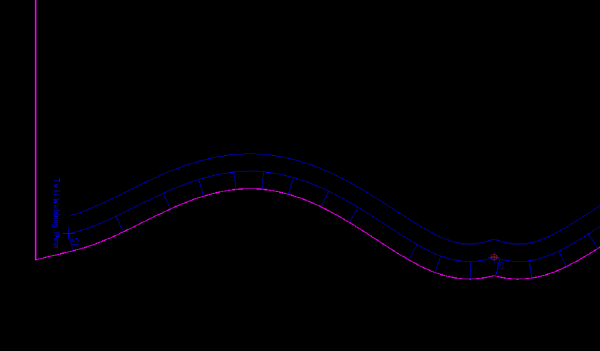

- Markierungen auf dem vordersten Strutsegment anbringen

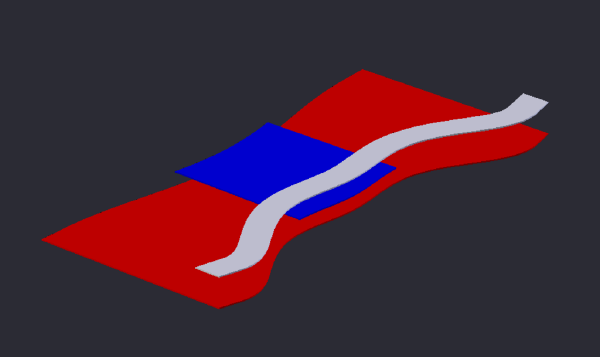

- Verstärkung innen
[ST-RF]

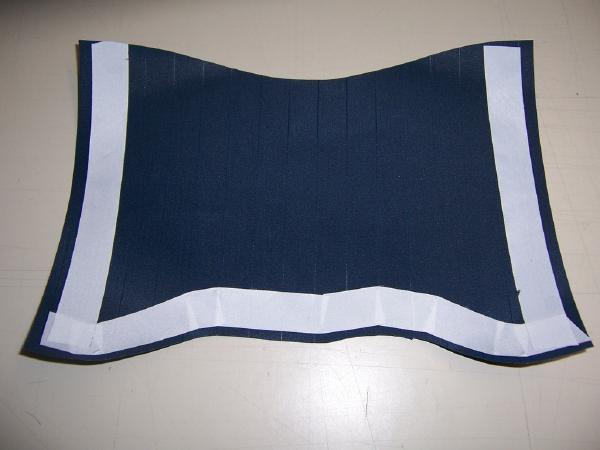

in der Mitte aufkleben. Je nach auftretenden Kräften ist die Verstärkung unterschiedlich breit. - Verstärkung Segmentnaht
[ST-RF-SM]
und Verstärkung Verschlussnaht[ST-RF-CS]

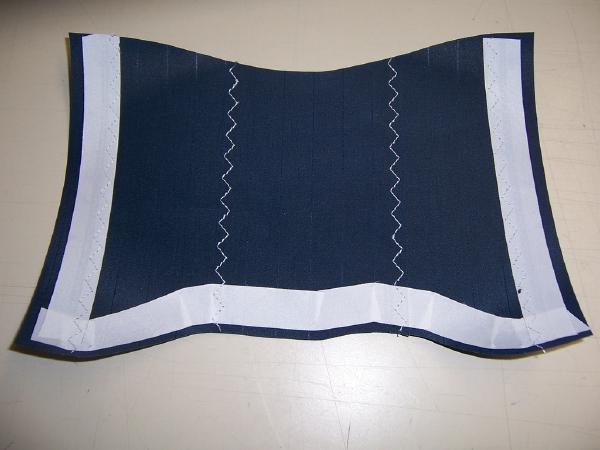

aufkleben - Verstärkungen mit
Naht
|ZZZ-60-10-6|
aufnähen -

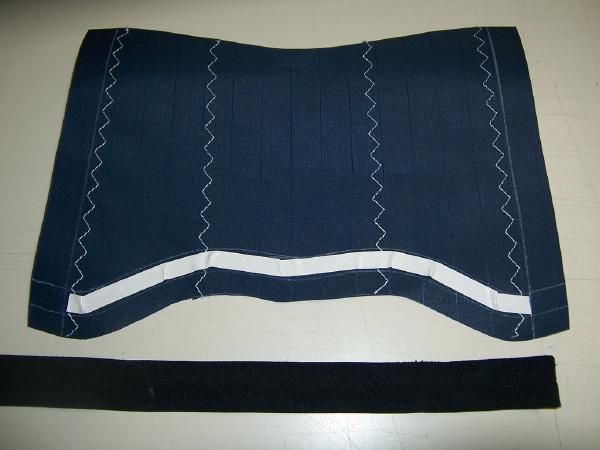

Klebeband (9mm)
entlang der Markierung aufkleben
- Band
[ST-RF-LE]

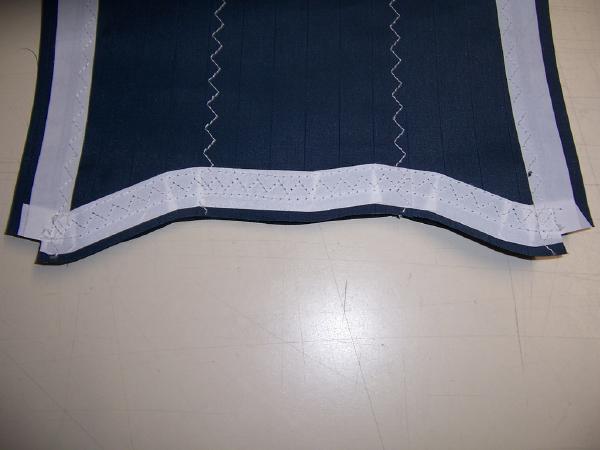

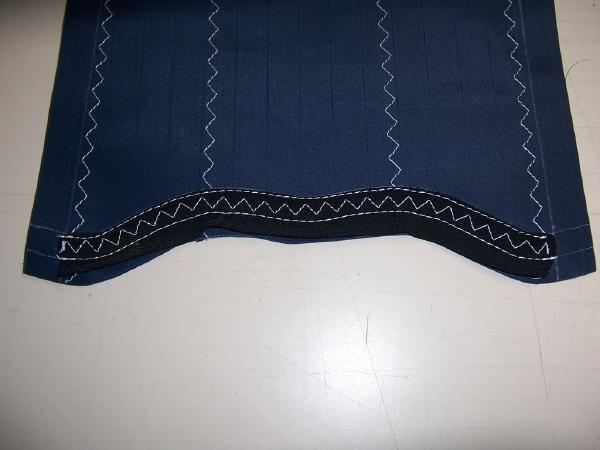

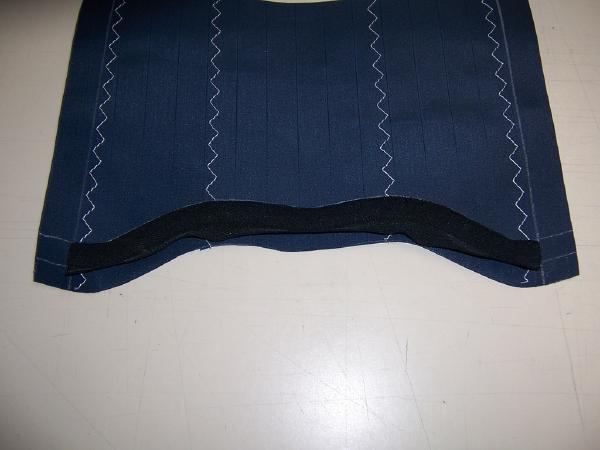

entlang der Markierung und der vorderen Schnittlinie aufkleben und ablängen - Band
[ST-RF-LE]

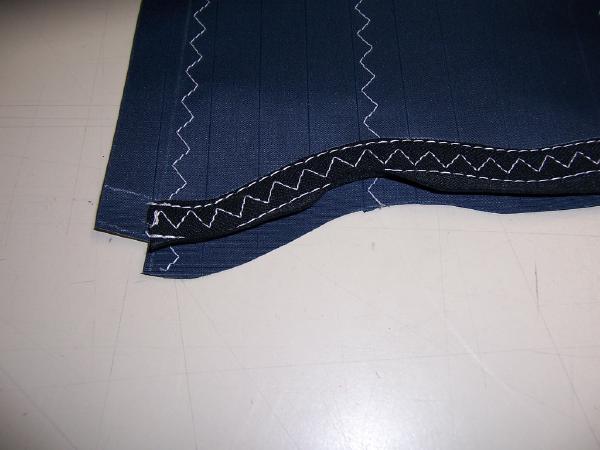

mit Naht|S-40-4|
und Naht|ZZZ-40-8-4|
aufnähen - Ecken an der äußeren Markierung abschneiden

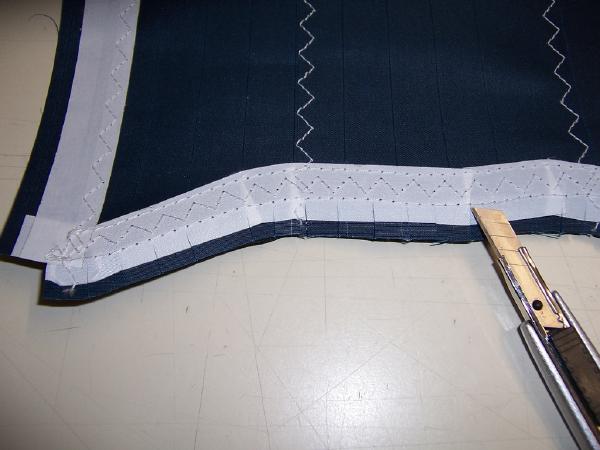

- An den Markierungslinien die Nahtzugabe des Segmentes entlang der Vorderseite bis ~1mm vor die Naht einschneiden
Strutsegmente verbinden
Wichtig

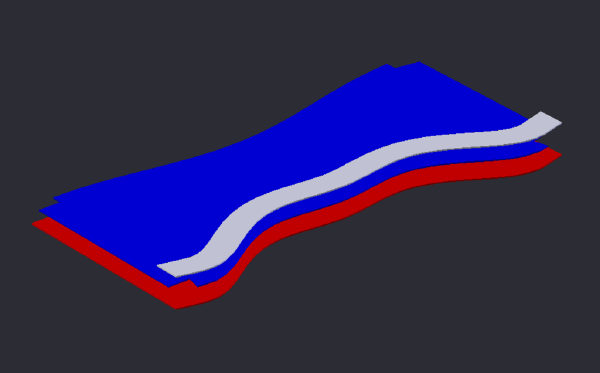

Innen- und Außenseite nicht vertauschen!- Aufdoppelungen
[ST-RF]
von innen auf die Strutsegmente kleben - Strutsegmente zusammenkleben und vernähen: Segmente verbinden

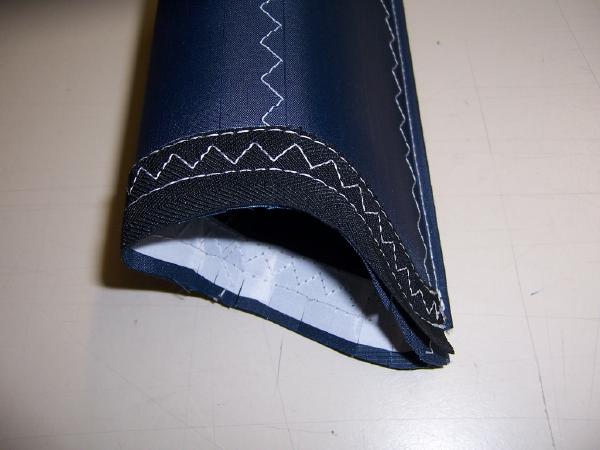

Strut verschließen
-

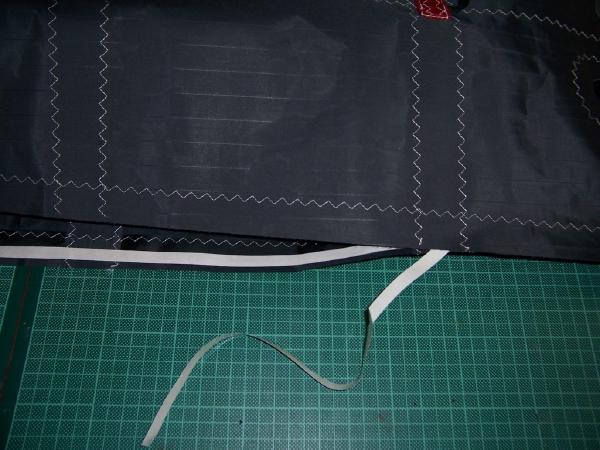

Klebeband (9mm)
entlang der Schnittkante auf die Innenseite des Struts kleben

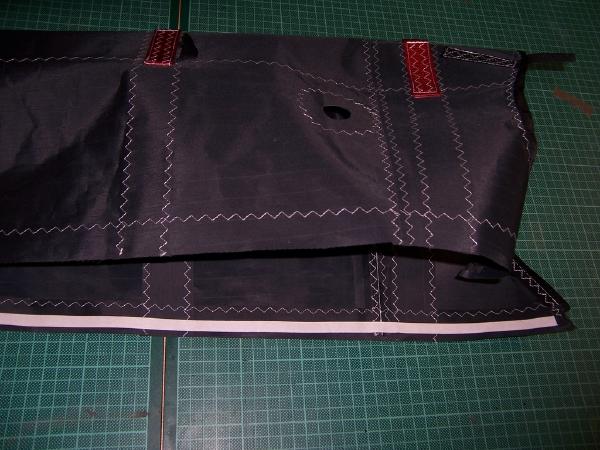

- Strut so zusammenkleben, dass die Segmentnähte und die Schnittkanten genau übereinander liegen

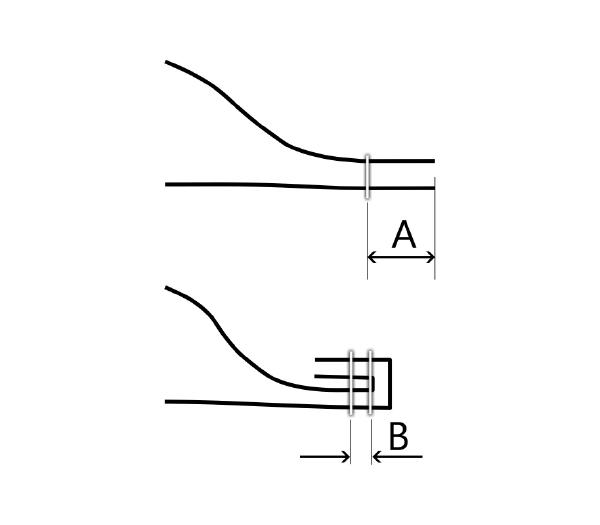

- Im Abstand von 14mm zur Schnittkante (A) den Strut mit
Naht
|S-30-4|
verschließen
Wichtig
Nahtzugabe immer in die angegebene Richtung falten da sonst die Nähte mit dem Segel nicht zusammen passen!- Beim Center-Strut die Nahtzugabe entlang der Naht in Flugrichtung nach LINKS falten
- Bei allen anderen Struts die Nahtzugabe entlang der Naht nach AUSSEN in Richtung Wingtip falten
- Mit einer zweiten
Naht
|S-30-4|
im Abstand von 4mm (B) zum Falz den Strut verschließen
