Segel nähen

Segelsegmente zuschneiden, verstärken und zusammennähen

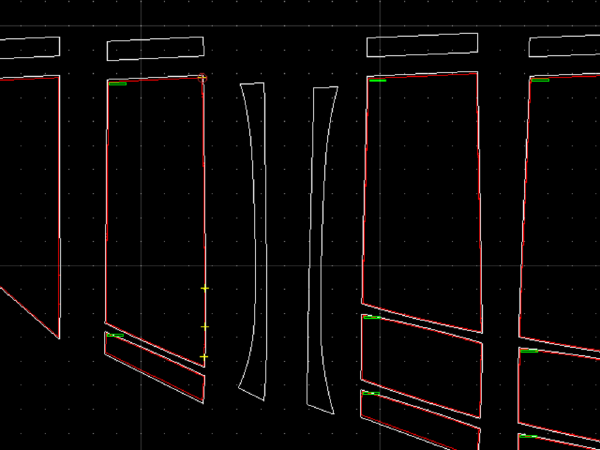

Zuschnitt

Alle Segelsegmente wie hier beschrieben zuschneiden.

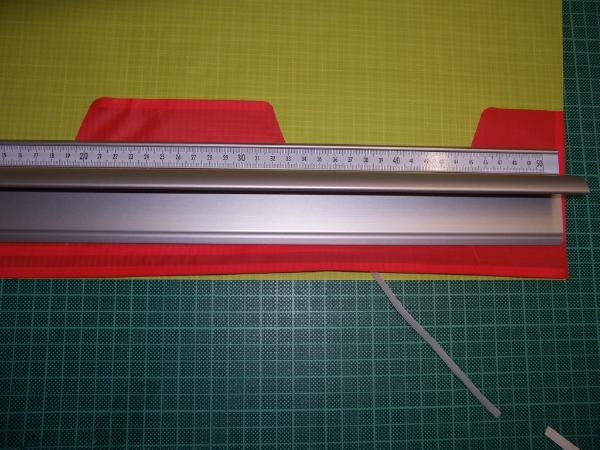

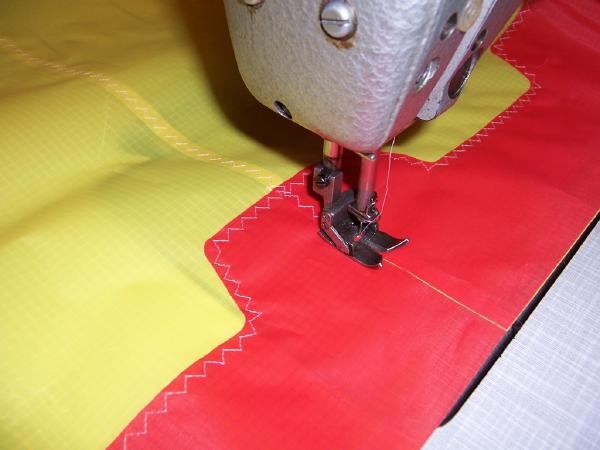

Aufdoppelung am Achterliek

  1. Verstärkungen [SA-RF-TE] zuschneiden
  2. Rundum mit Klebeband (6mm) bekleben
  3. Auf der Oberseite des Segelsegmentes ausrichten und verkleben

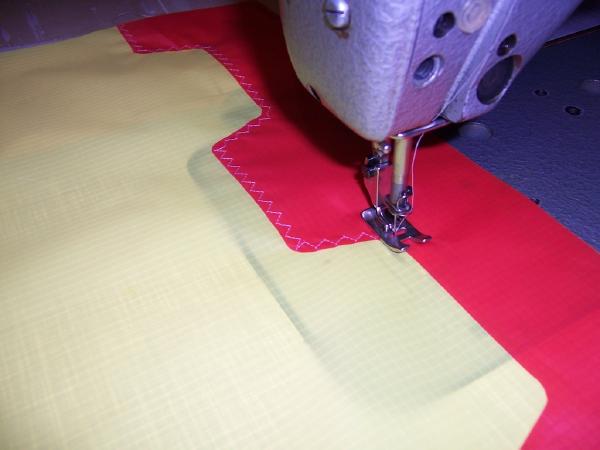

  4. Vorderseite vernähen mit Naht |ZZZ-80-8-4|

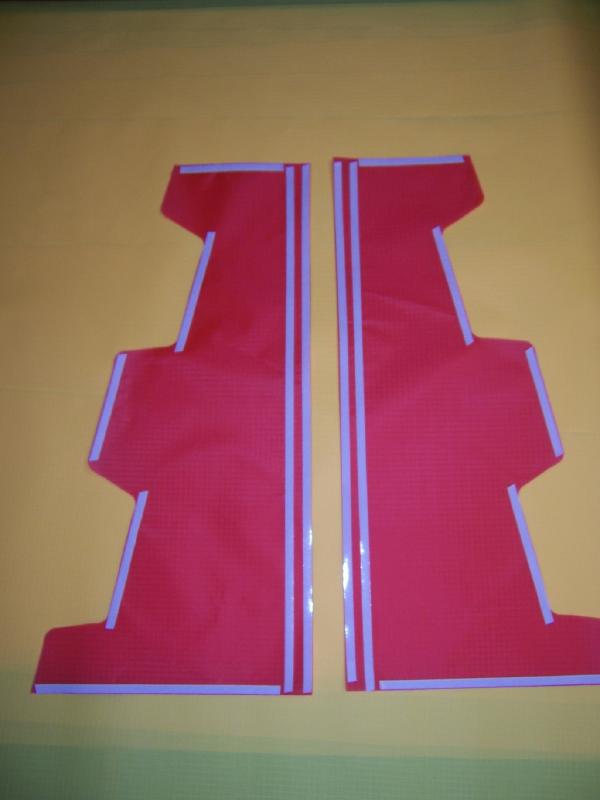

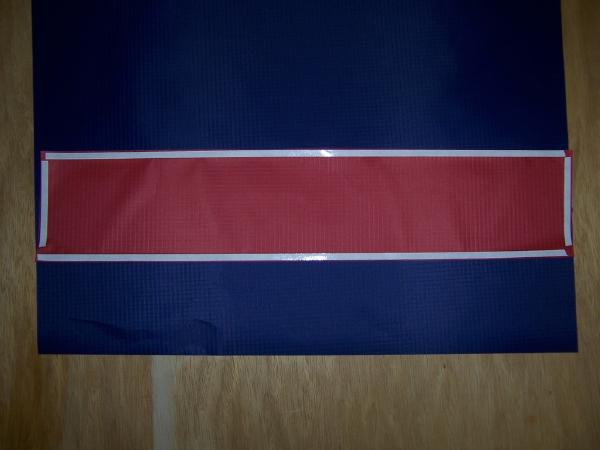

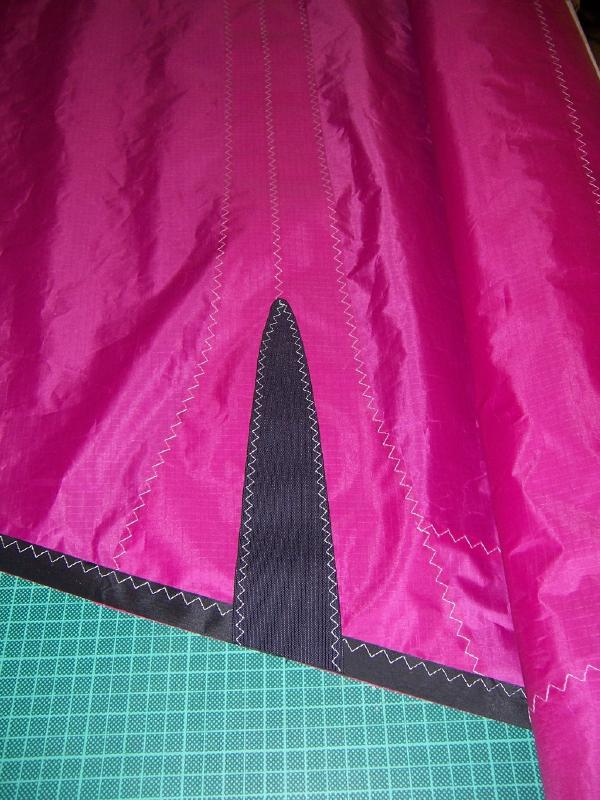

Aufdoppelung am Strut

  1. Verstärkungen [SA-RF-ST] zuschneiden
  2. Rundum mit Klebeband (6mm) bekleben
  3. Auf der Oberseite des Segelsegmente ausrichten und verkleben
  4. Seitliche Schnittkante vernähen mit Naht |ZZZ-80-8-4|

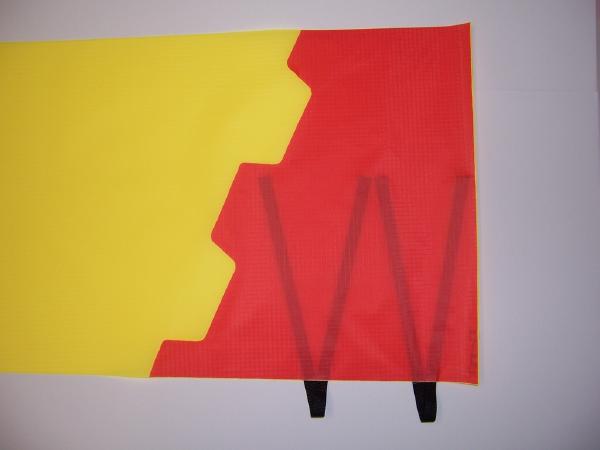

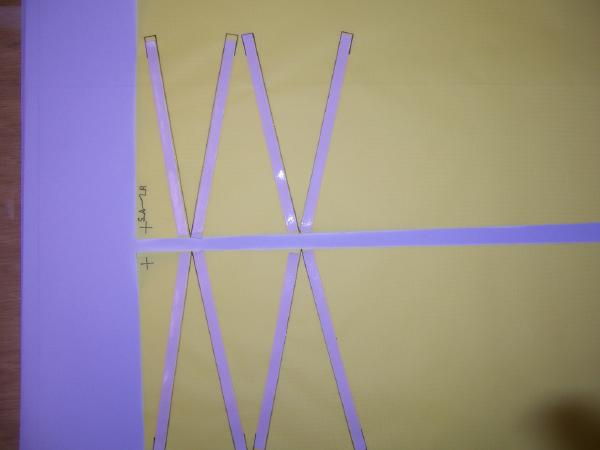

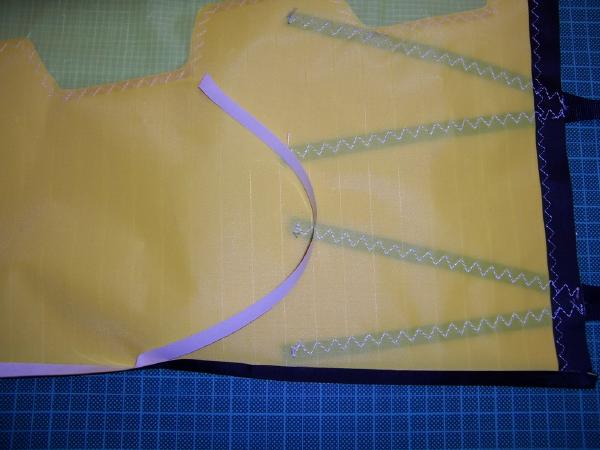

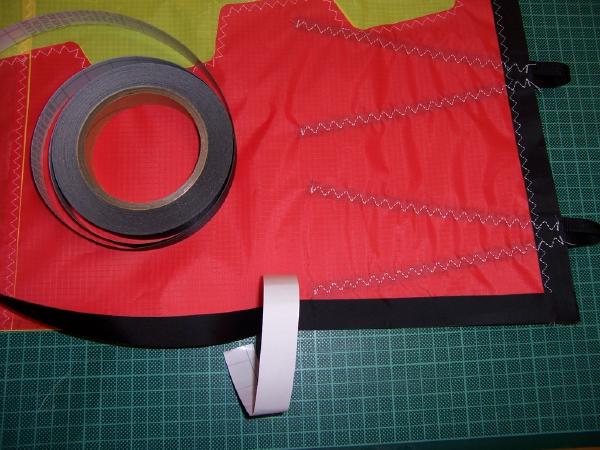

Wingtip

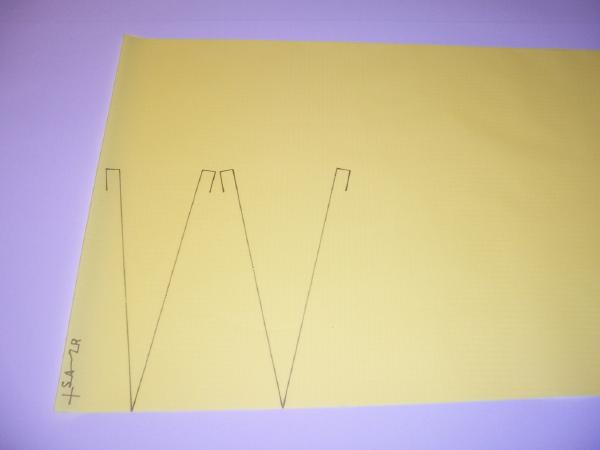

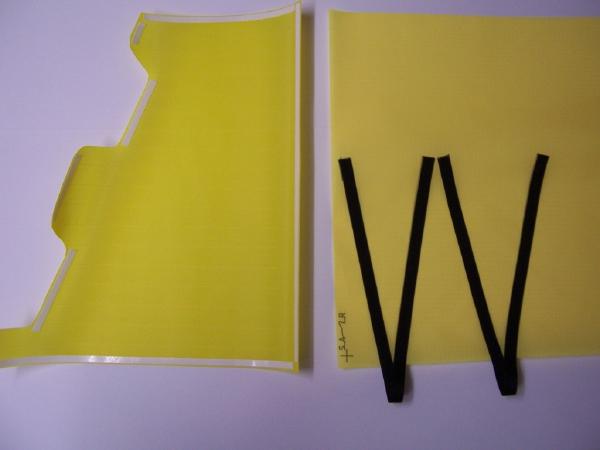

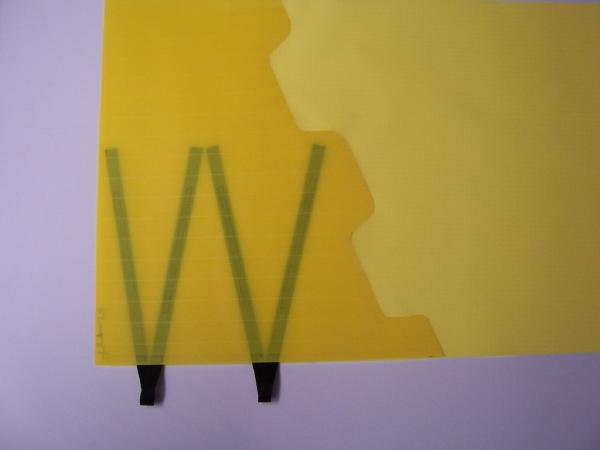

  1. Gurtbänder [SA-AP] für die Anknüpfung der Steuerleinen [SA-AP] mit Klebeband (9mm) an den Markierungen auf das Segel kleben
  2. Zwei Verstärkungen [SA-RF-SL] über die Gurtbänder auf die Oberseite und Unterseite des Segels kleben
  3. Verstärkungen [SA-RF-LE] auf der Oberseite und Unterseite aufkleben

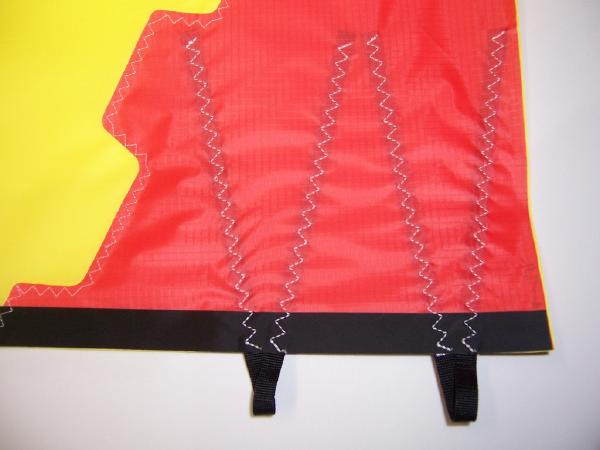

  4. Gurtbänder mit Naht |ZZZ-40-10-5| vernähen

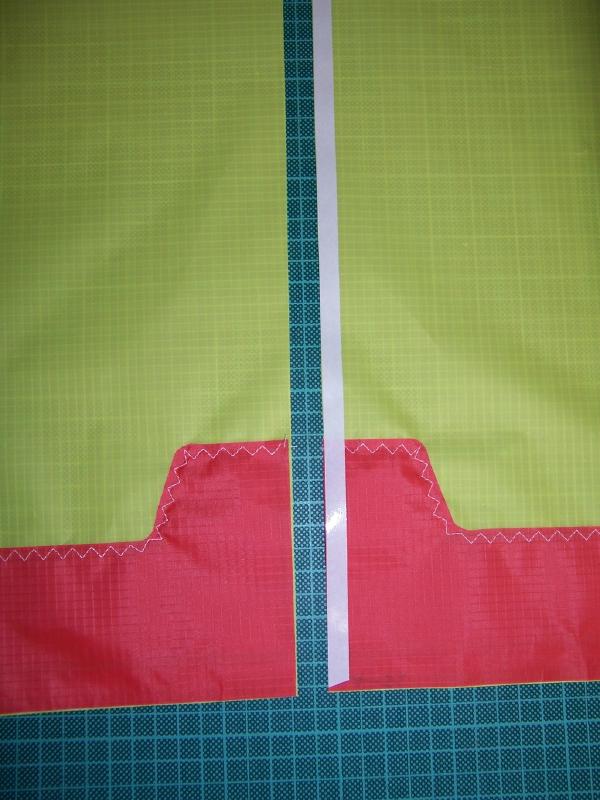

Segelsegmente zusammennähen

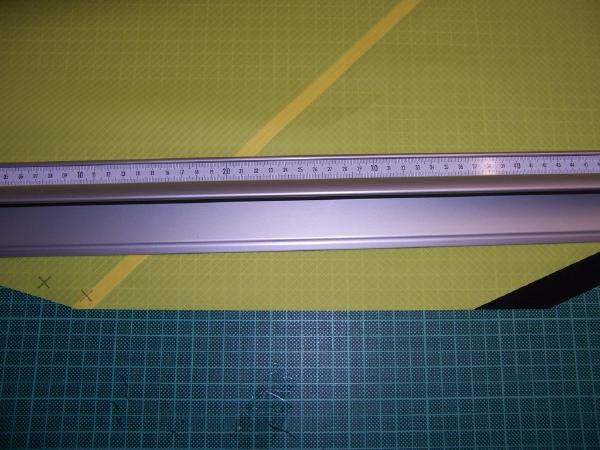

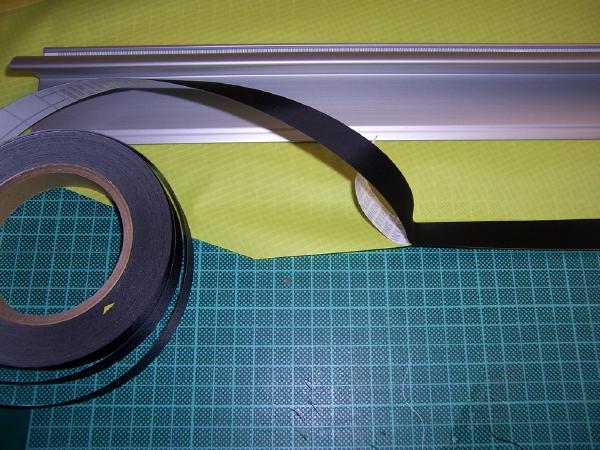

  1. Klebeband (9mm) entlang der Schnittlinien aufkleben
  2. Segelsegmente mit exakt 9mm Überlappung verkleben

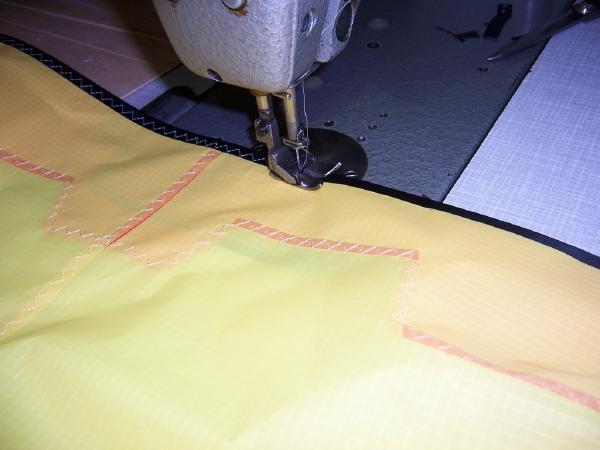

  3. Mit Naht |ZZZ-80-11-6| alle Segelsegmente vernähen

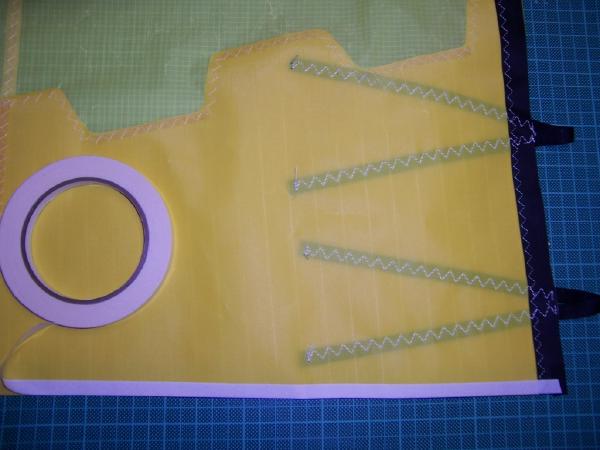

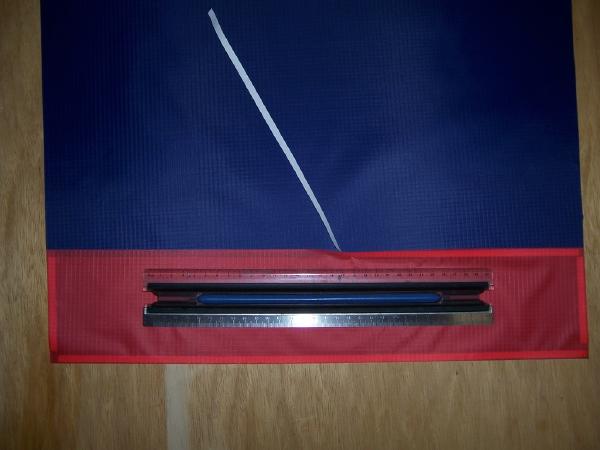

Verstärkung entlang Achterliek

  1. Auf die Oberseite Abschluss [SA-RF-TE2] aufkleben
  2. Auf die Unterseite Klebeband (9mm) aufkleben
  3. Achterliek nach unten falten und mit 10mm Überlappung verkleben
  4. Achterliek mit Naht |ZZZ-80-11-6| vernähen

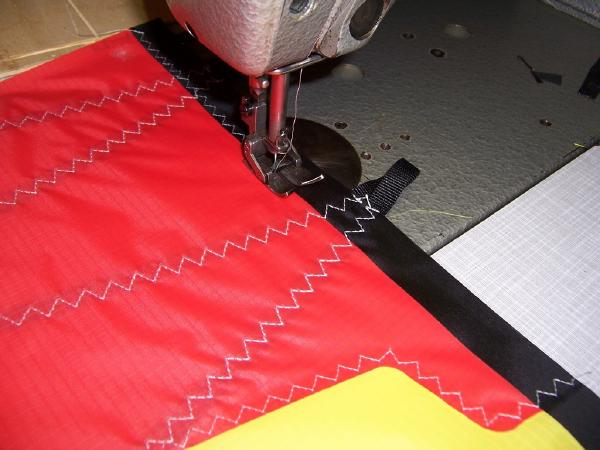

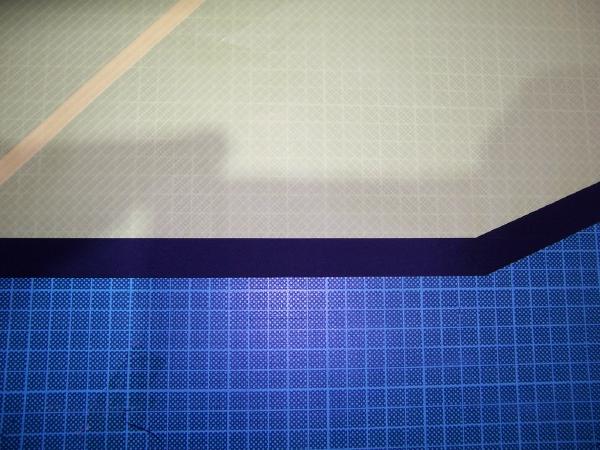

Verstärkung entlang Leading-Edge

  1. Auf die Oberseite Verstärkung [SA-RF-LE] aufkleben
  2. Mit Naht |ZZZ-80-11-4| vernähen

Schutz über Segmentnähten

  1. Schutz [SA-PT] zuschneiden und aufkleben
  2. Mit Naht |ZZZ-60-8-4| aufnähen
