Leading Edge nähen
Zuschnitt
Alle Leading Edge Segmente zuschneiden: Segmente zuschneiden
Tube Verschlüsse am Tip
Verschlüsse nähen: Verschluss

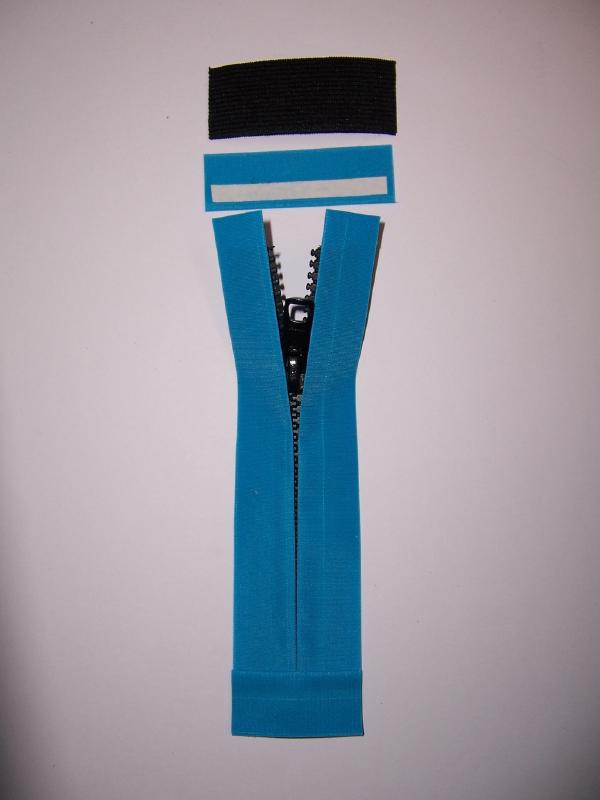

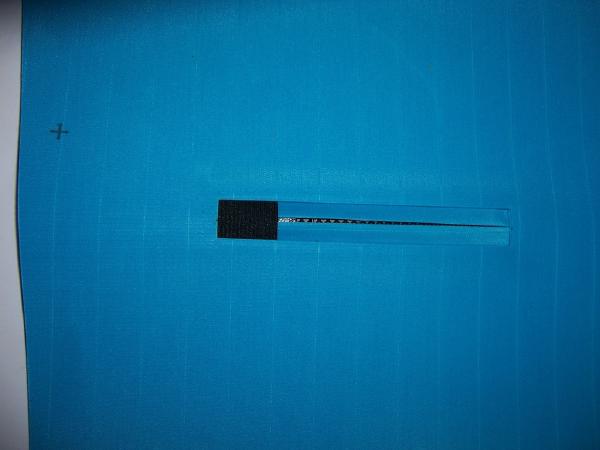

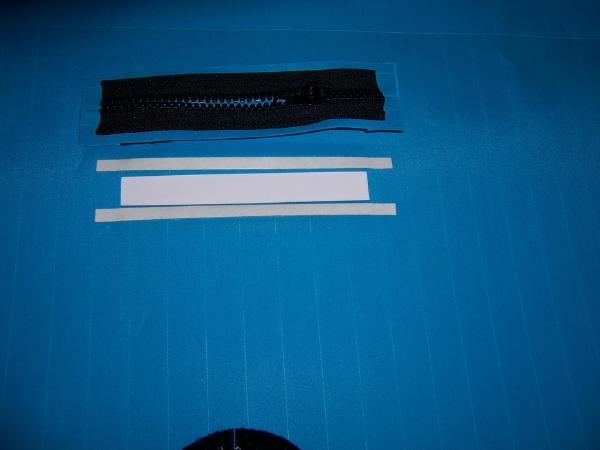

Reißverschluss
- Aufdoppelung
[LE-RF]

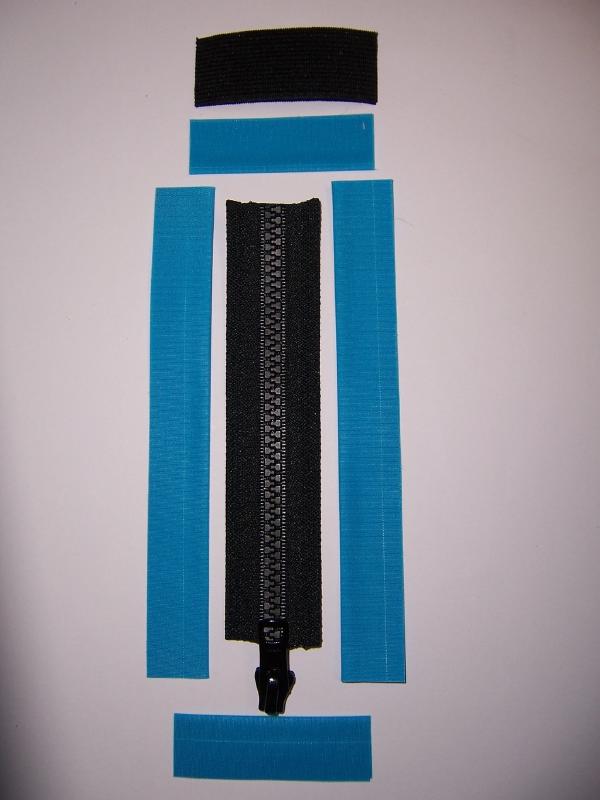

für Reißverschluss und Ventil von innen auf das erste Segment kleben - Verstärkungen

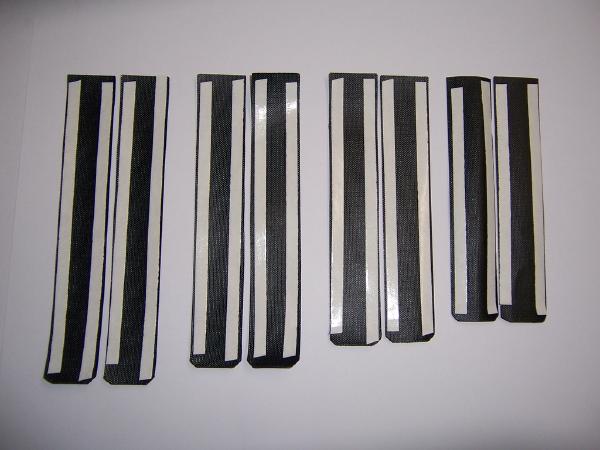

[LE-RF-ZP]

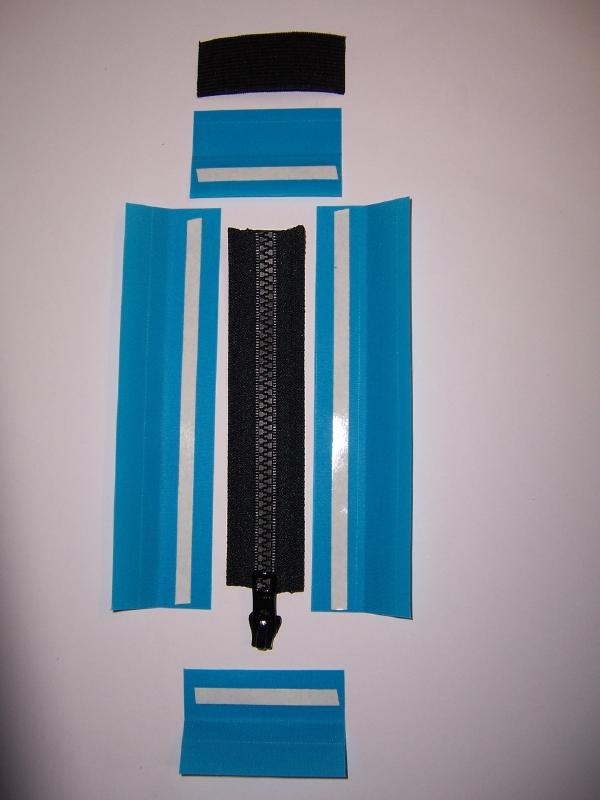

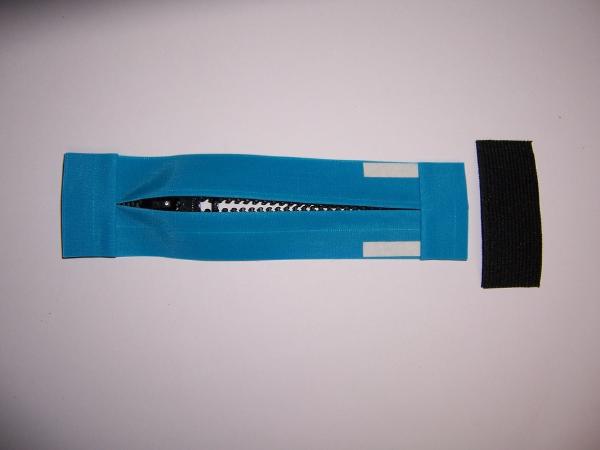

ausschneiden und Klebeband (6mm) aufkleben - Verstärkungen mittig falten und verkleben

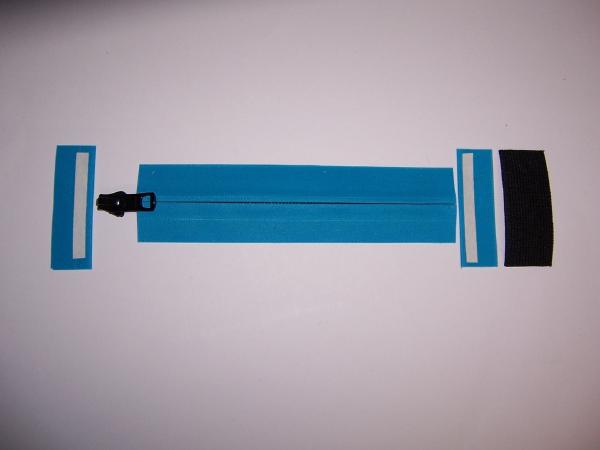

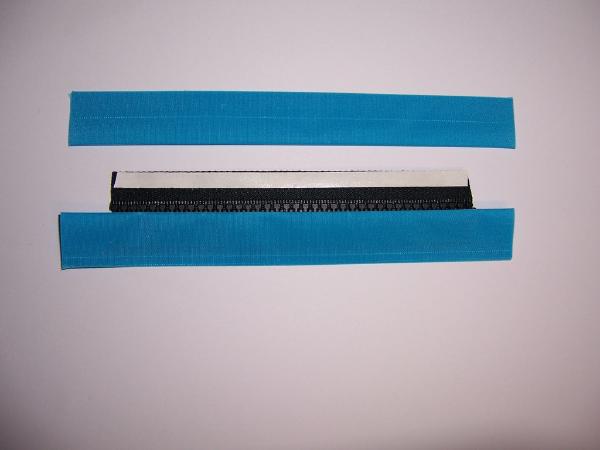

- Seitliche Verstärkungen auf den Reißverschluss
[LE-ZP]

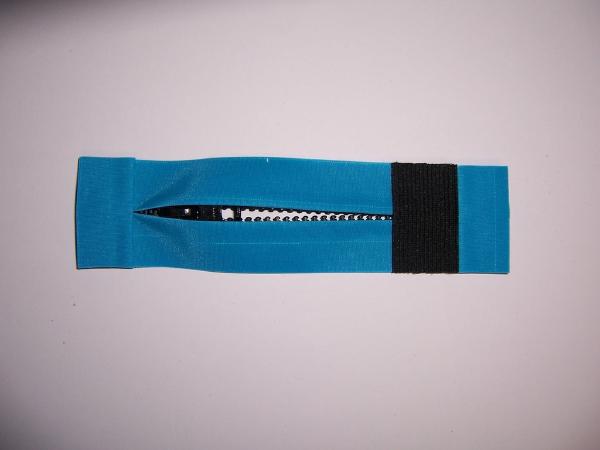

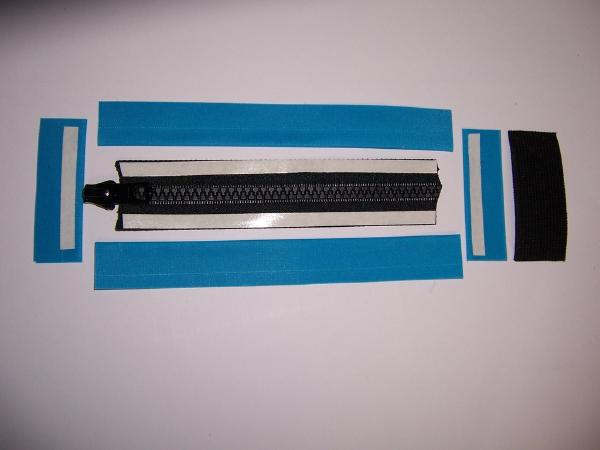

kleben - Zipper einziehen und Verstärkungen am Anfang und Ende aufkleben
- Abdeckung Zipper
[LE-ZP-PT]

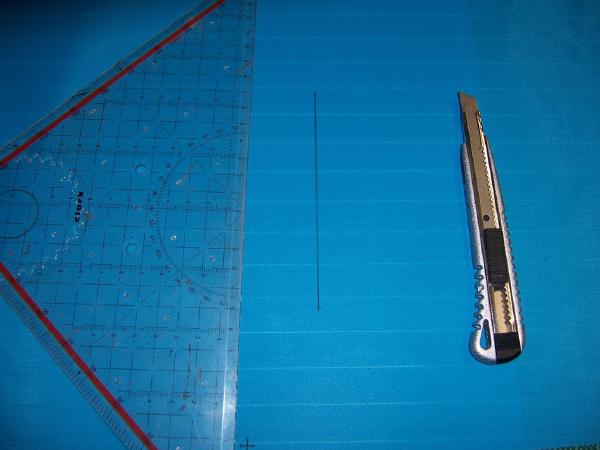

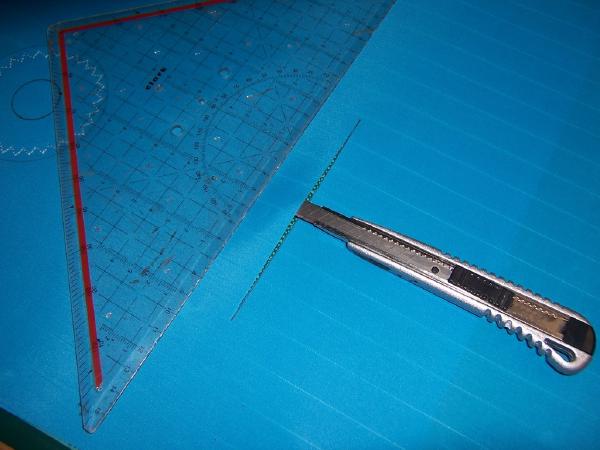

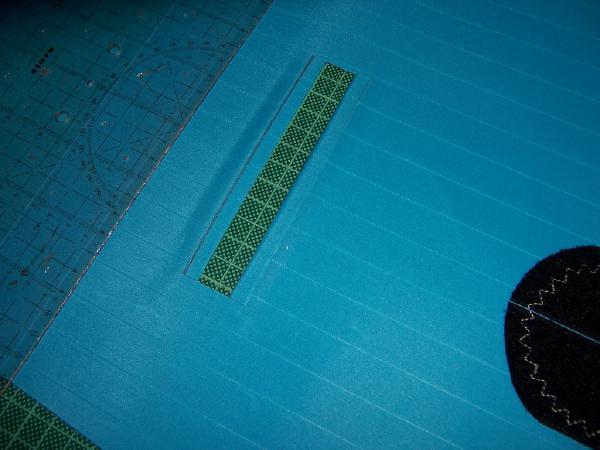

aufkleben - Segment und Aufdoppelung entlang der Markierung einschneiden
- Auf der Innenseite
Klebeband (6mm)
neben den Schnitt kleben
- Segment und Aufdoppelung nach innen umklappen und jeweils mit
Klebeband (6mm)
verkleben

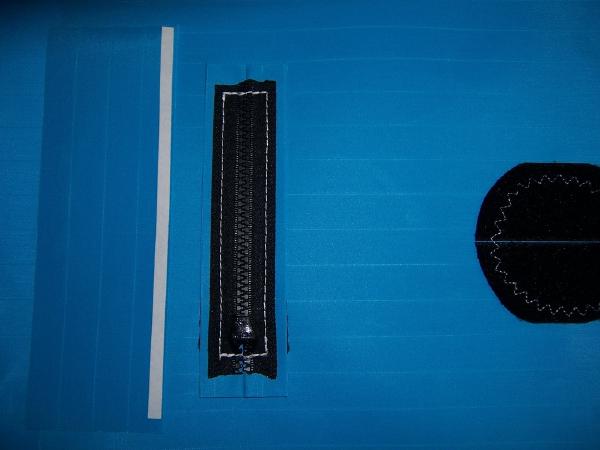

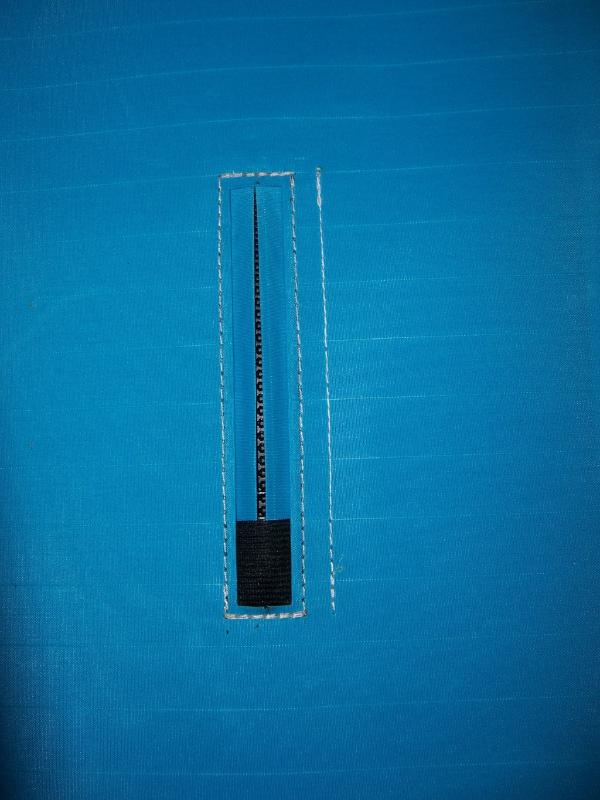

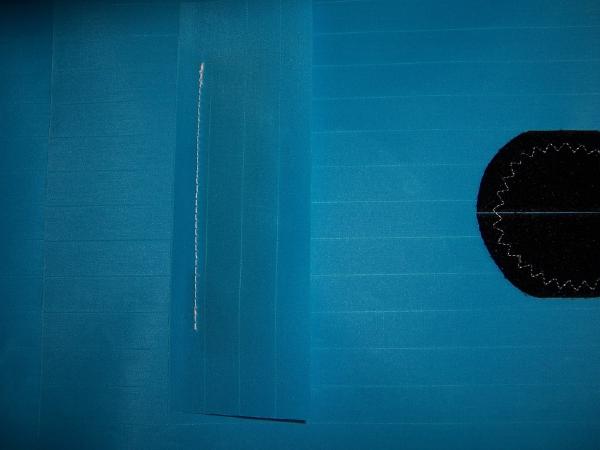

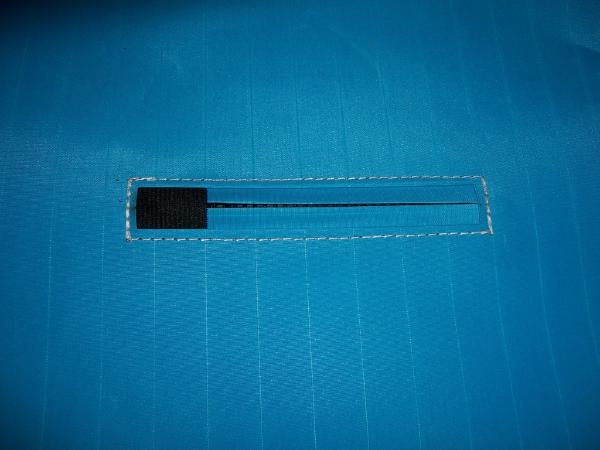

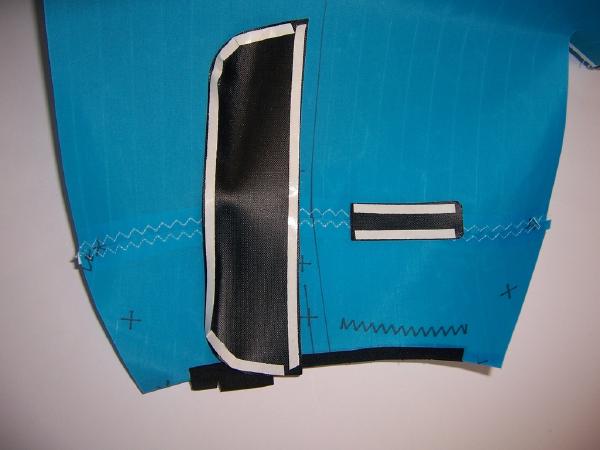

- Reißverschluss von innen aufkleben

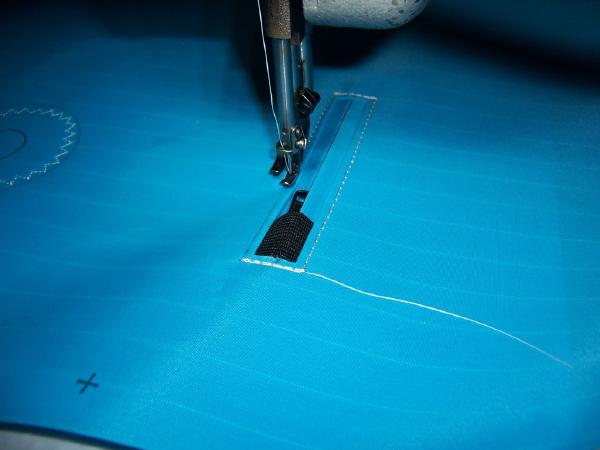

- Reißverschluss vernähen mit
Naht
|S-40-4|

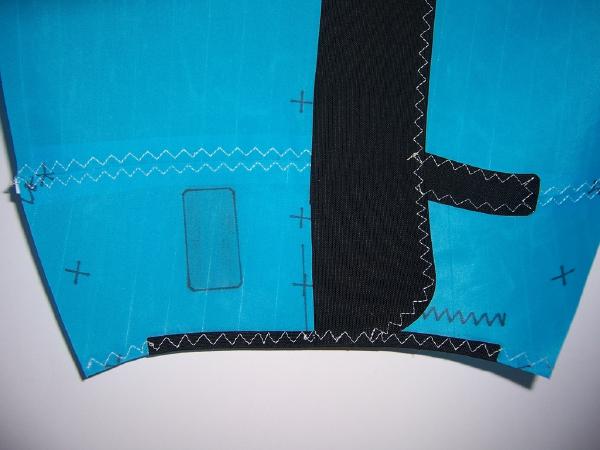

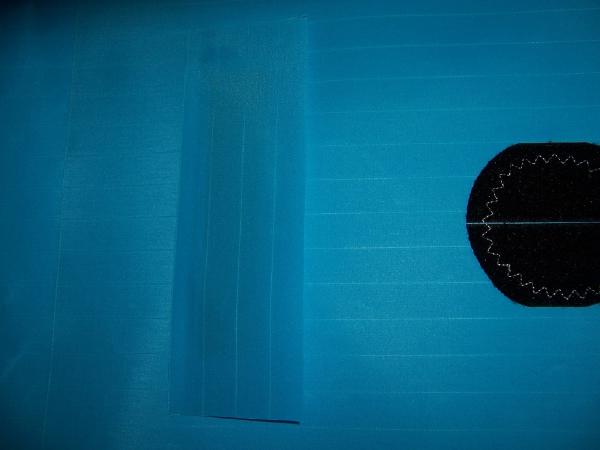

- Bladder Schutz
[LE-BD-PT]
von innen neben den Reißverschluss kleben und vernähen mit Naht|S-40-4|

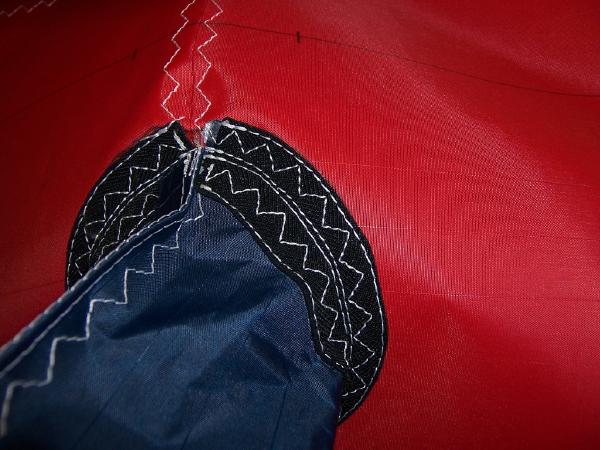

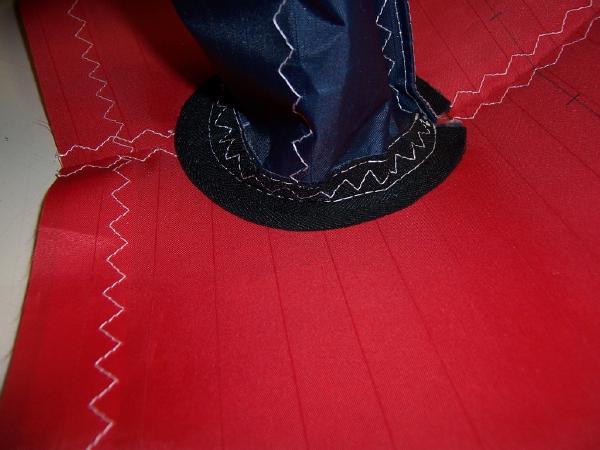

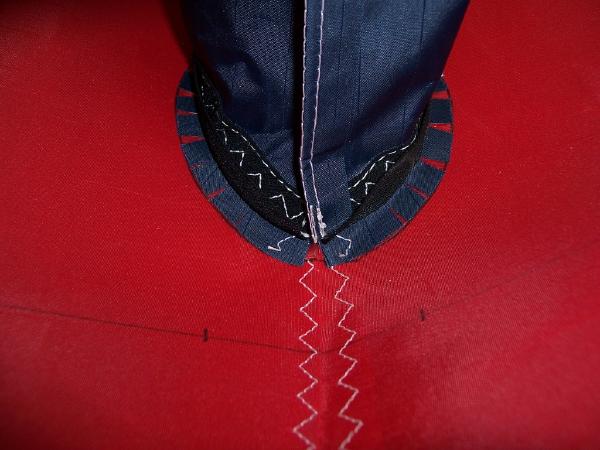

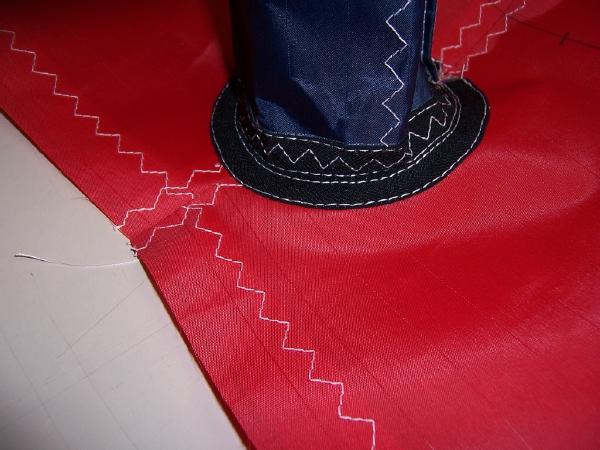

Einlassventil und Onepumpverbinder

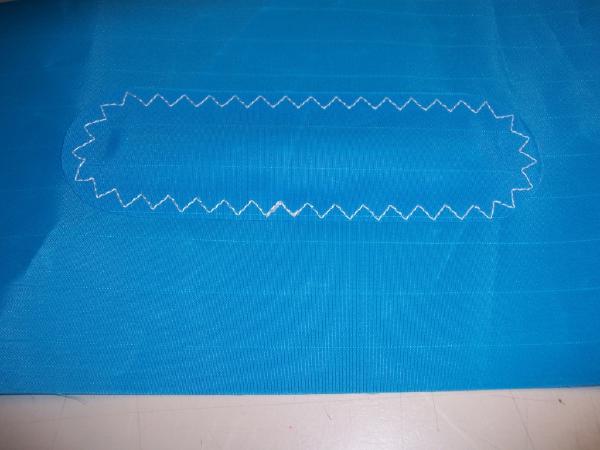

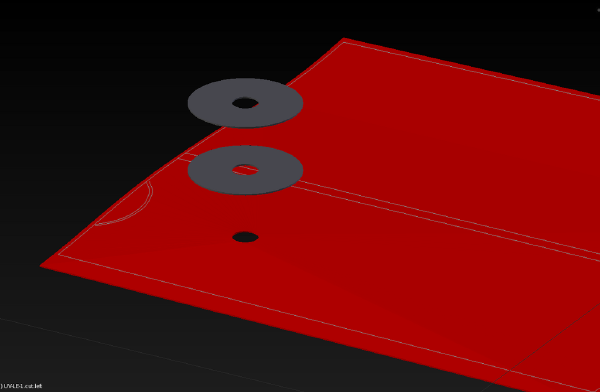

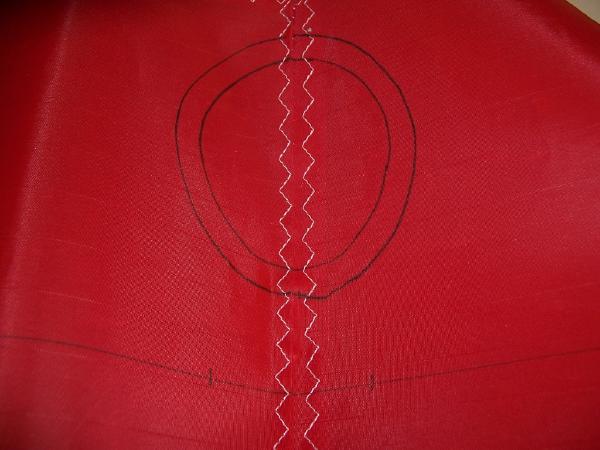

- Jeweils zwei Verstärkungen für Ventile und Onepumpverbinder

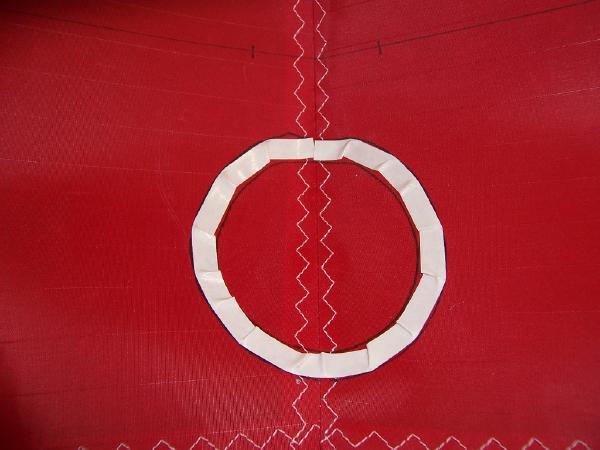

[LE-RF-VA]
ausschneiden und von innen aufkleben - Je nach verwendetem Ventil ggf. Klettbänder aufkleben
- Löcher stanzen oder schneiden
- Mit
Naht
|ZZZ-60-8-4|
vernähen

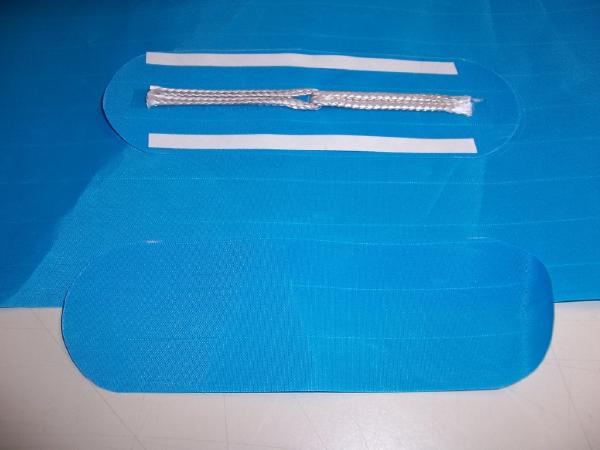

Anknüpfpunkt für die Waageleine
Tipp
- Um das Flugverhalten individuell anzupassen können zusätzliche Anknüpfpunkte angenäht werden

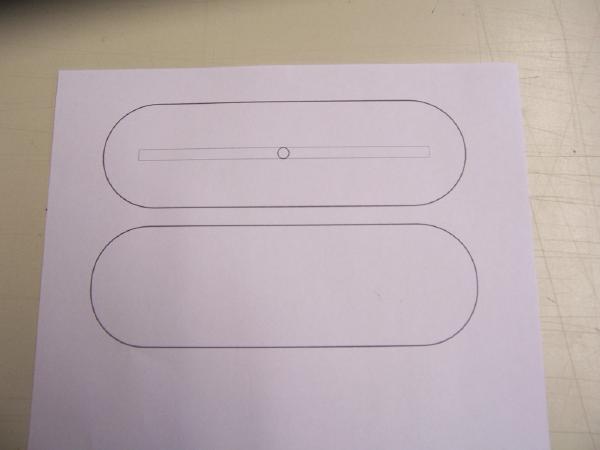

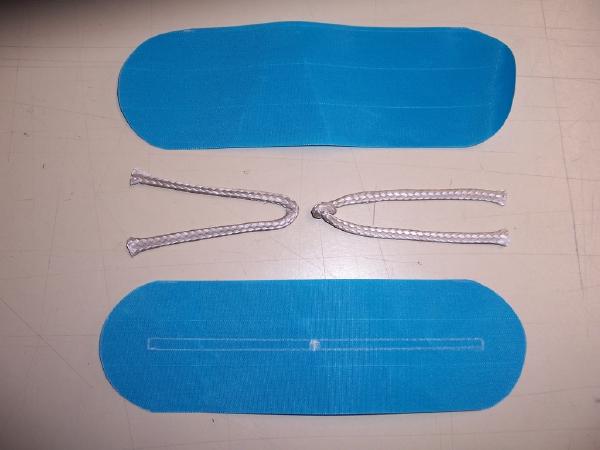

- Pro Anknüpfpunkt zwei Aufdoppelungen mit den Schablonen zuschneiden und Markierungen anbringen

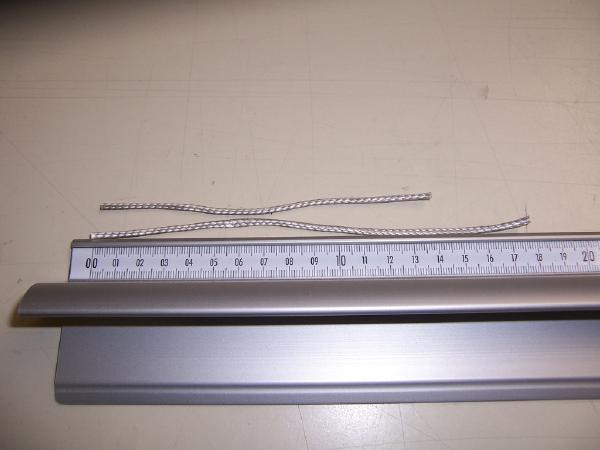

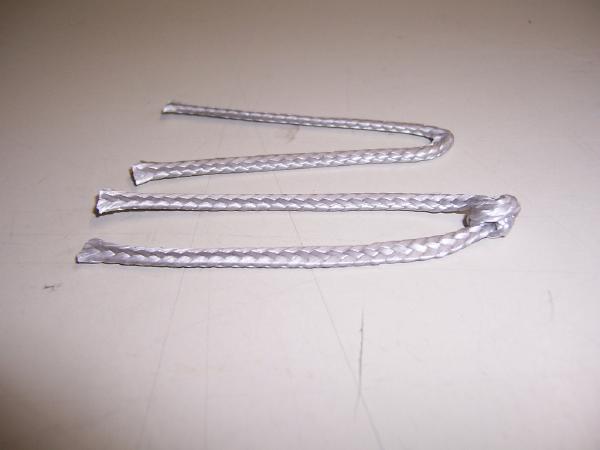

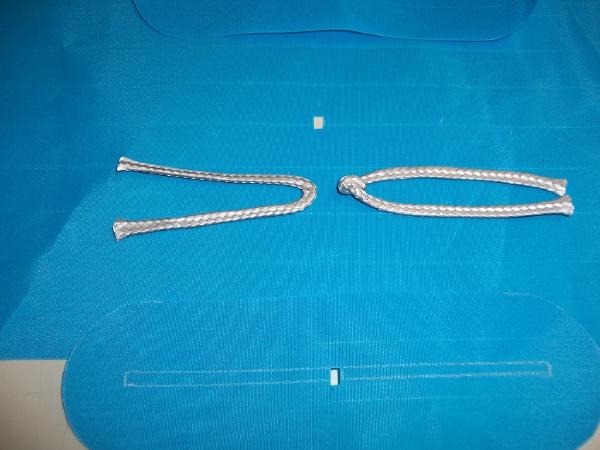

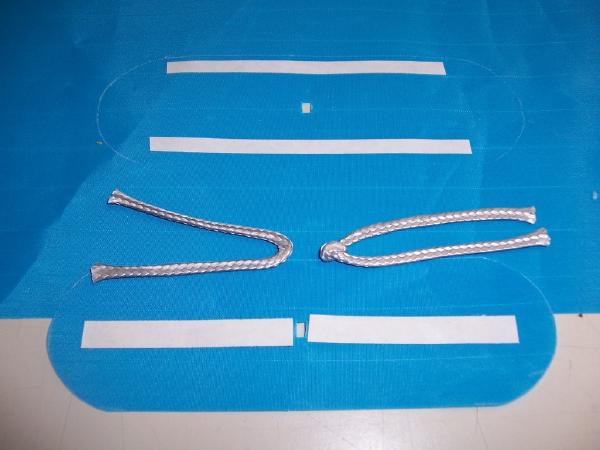

- Zwei unterschiedlich lange Leinen
[LE-AP]
zuschneiden- 1x 14cm
- 1x 18cm

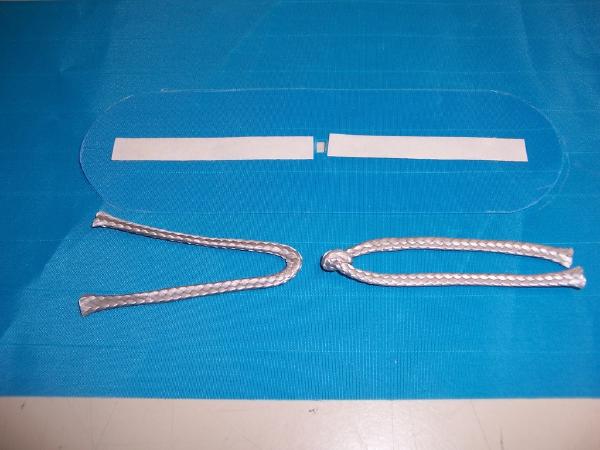

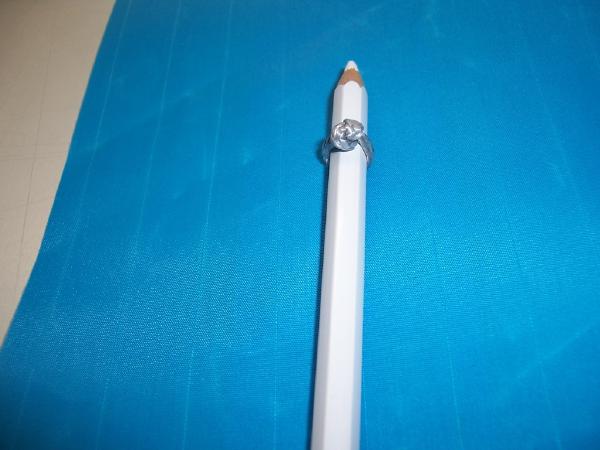

- Beide Leinen knicken und die längere Leine mittig knoten
- Leinen mit einem Hammer vorsichtig flach klopfen
- Löcher für die Leinen an der markierten Stelle in das Leading Edge
-Segment und in die Aufdoppelung schneiden

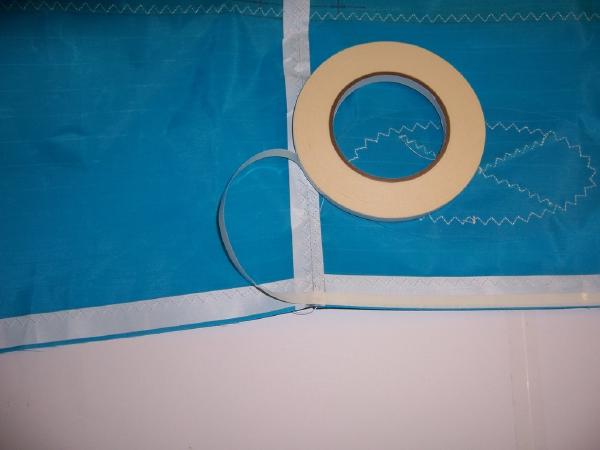

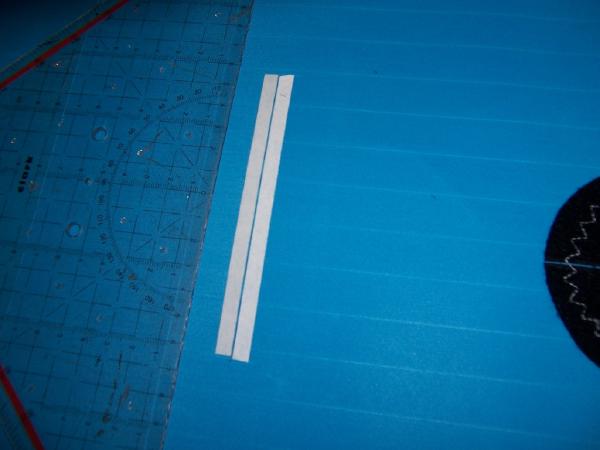

- Klebeband (6mm) von innen auf das Segment kleben
-
Klebeband (9mm)
auf beiden Seiten neben das Loch in der Verstärkung kleben

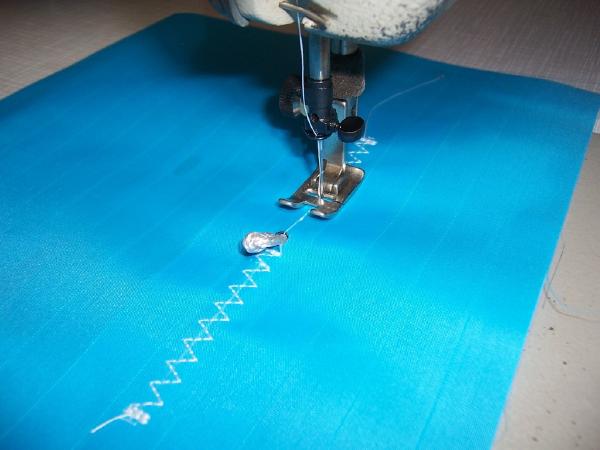

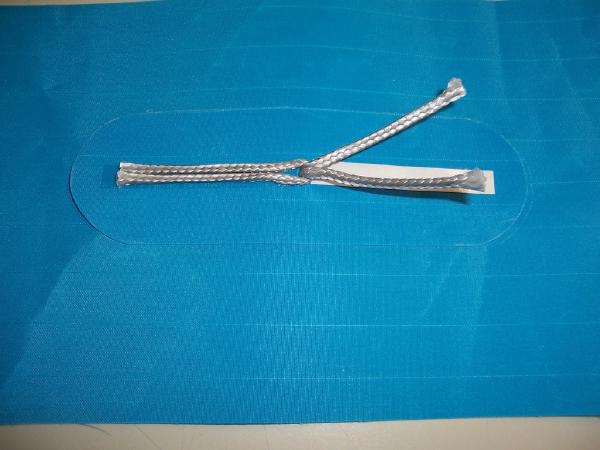

- Leine mit Knoten von außen durch das Loch stecken bis der Knoten 1cm vom Segment entfernt ist
- Kurze Leine um die geknotete Leine legen. Dabei die Leinen so legen, dass die Enden der geknoteten Leine zum Wingtip zeigen

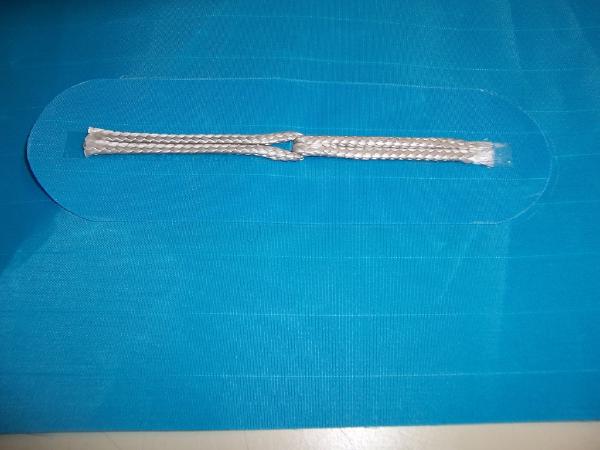

- Beide Leinen eng zusammendrücken und aufkleben

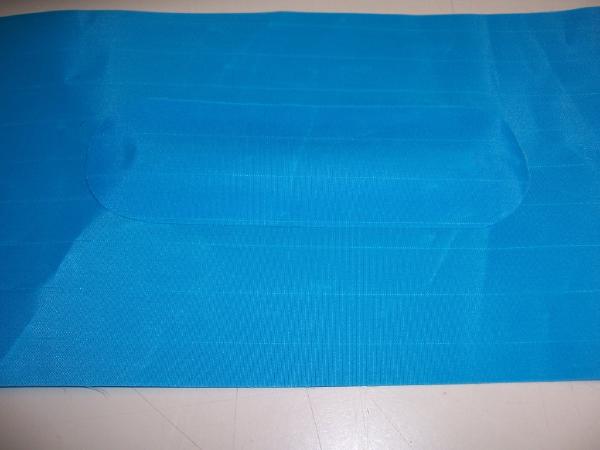

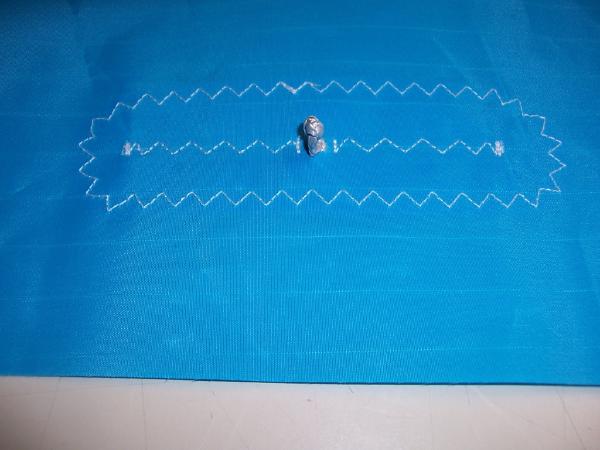

- Zweite Aufdoppelung auf die beiden Leinen kleben

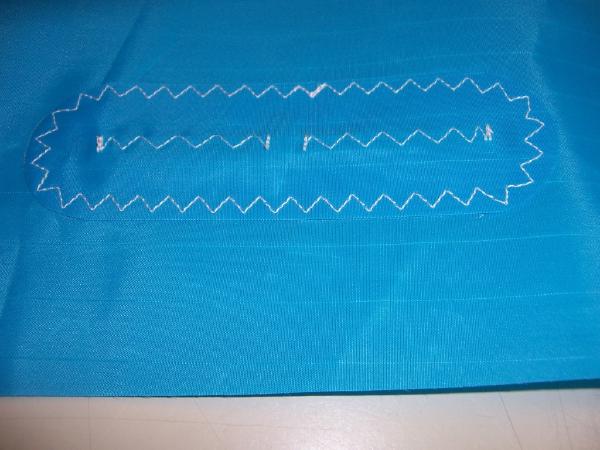

- Aufdoppelungen mit
Naht
|ZZZ-40-12-6|

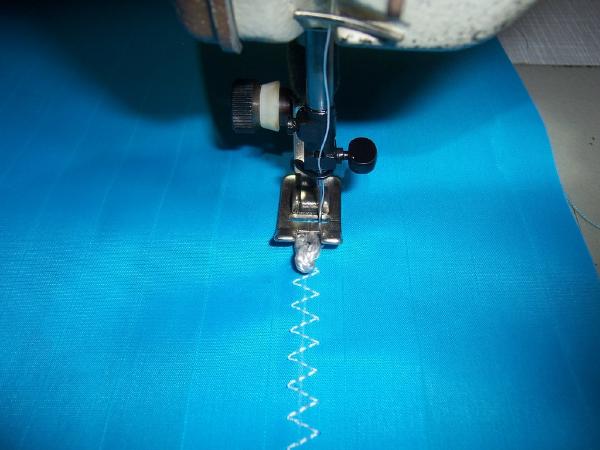

aufnähen - Leinen mit
Naht
|ZZZ-40-7-7|
festnähen
Hiermit geht es noch schneller
Segmente verbinden
Segmente zusammenkleben und vernähen: Segmente verbinden

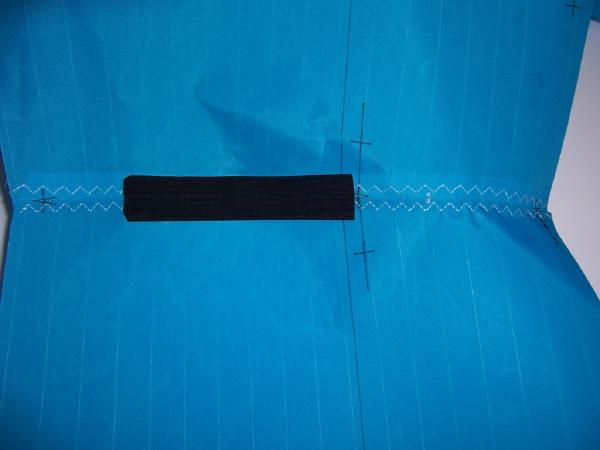

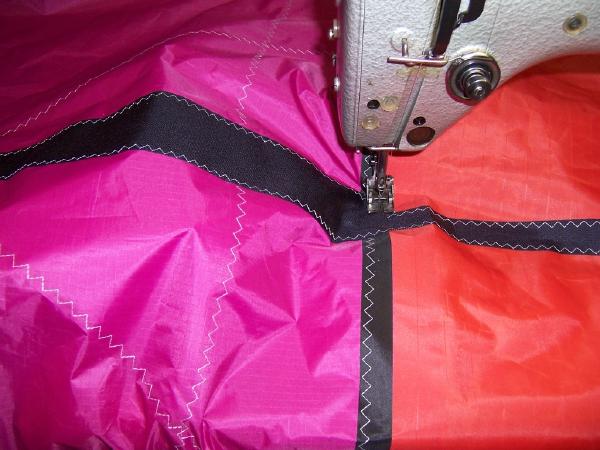

Scheuerschutz
Tipp

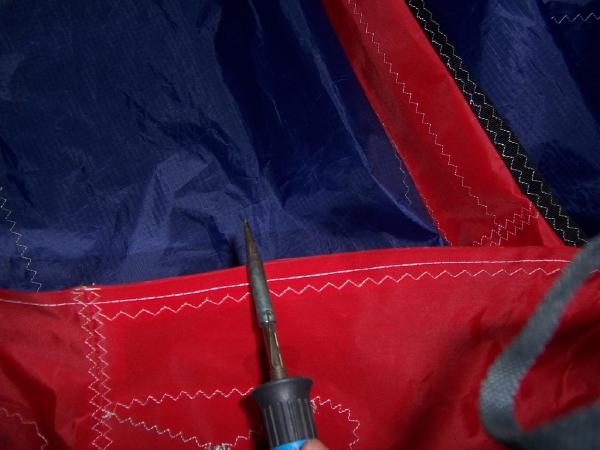

Je nach verwendetem Material Ränder mit Feuerzeug oder Lötkolben verschmelzen- Schutz für Segmentnähte

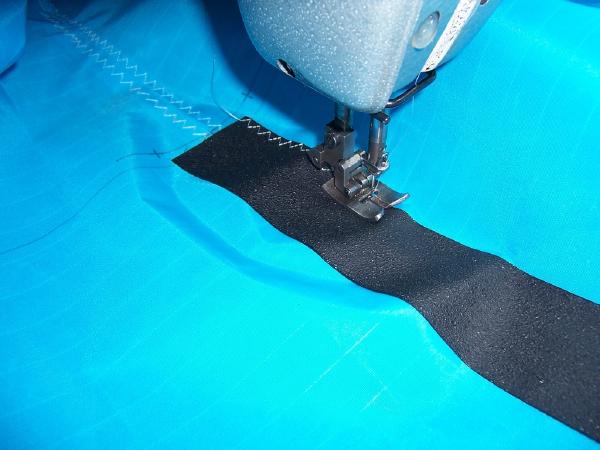

[LE-PT]
zuschneiden und Klebeband (6mm) aufkleben - Schutz auf die Segmentnaht kleben

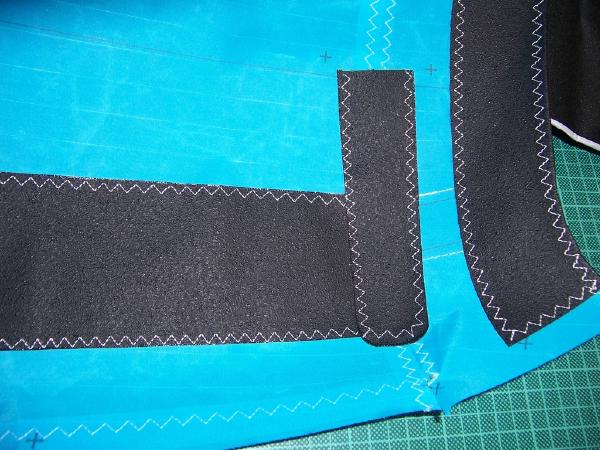

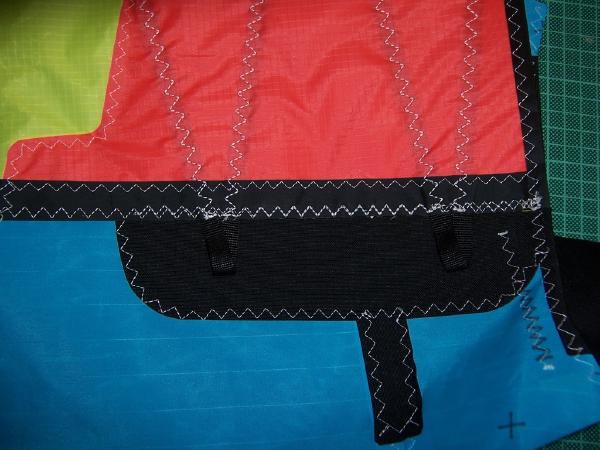

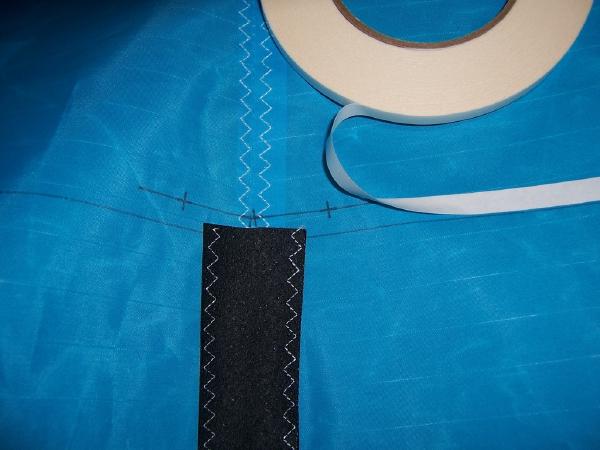

- Schutz für Steuerleinen
[LE-PT]
ausschneiden und aufkleben - Alle mit
Naht
|ZZZ-60-8-4|
aufnähen

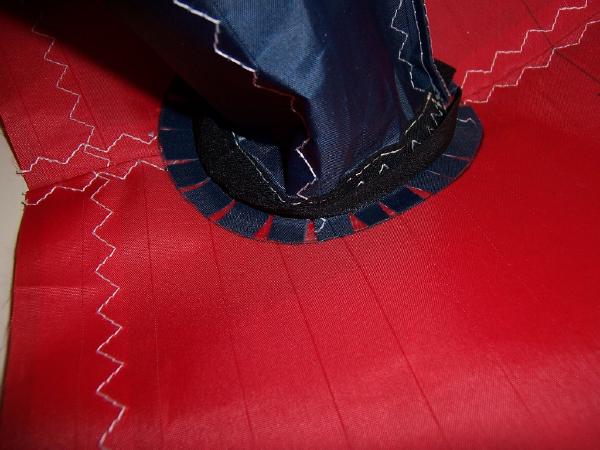

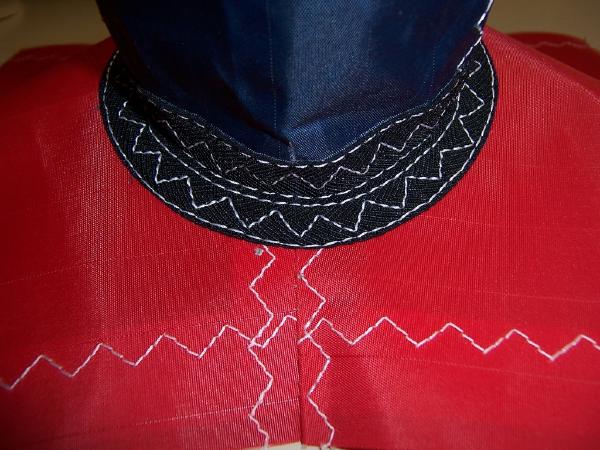

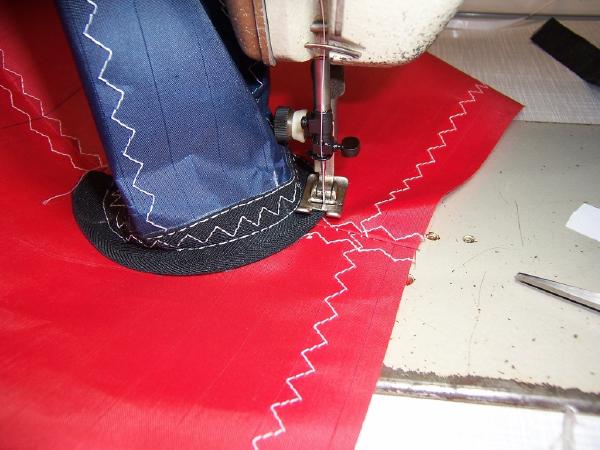

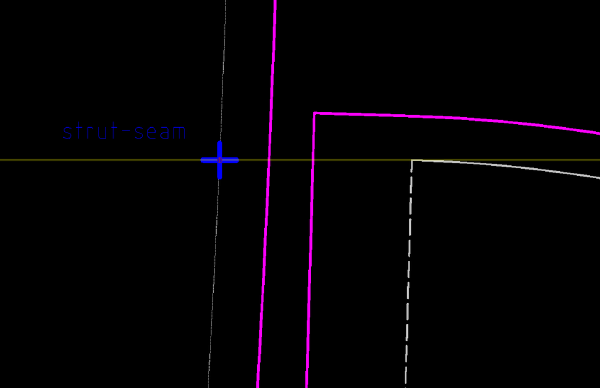

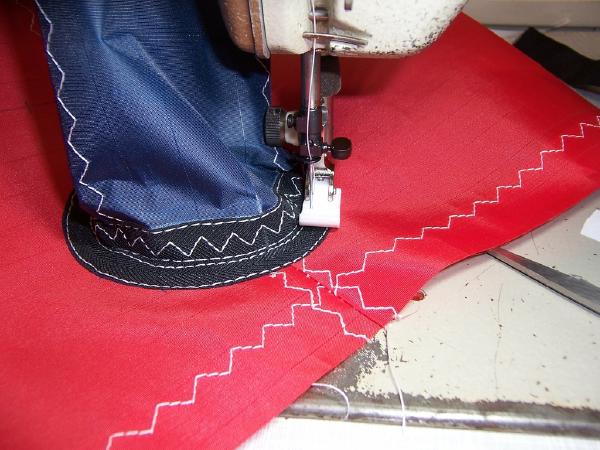

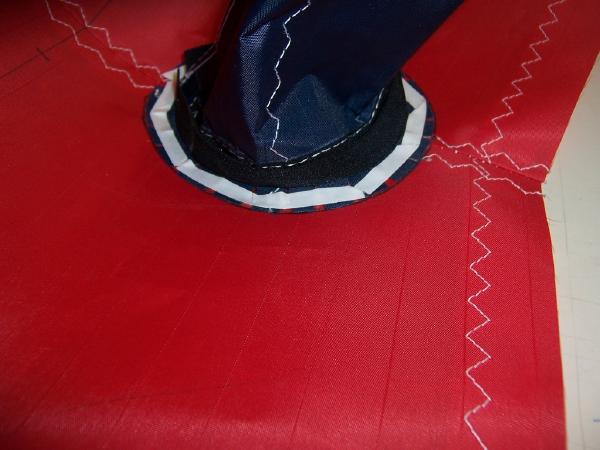

Strut annähen
- Markierungen auf der Leading Edge
anbringen
-
Klebeband (9mm)
zwischen den Markierungen aufkleben

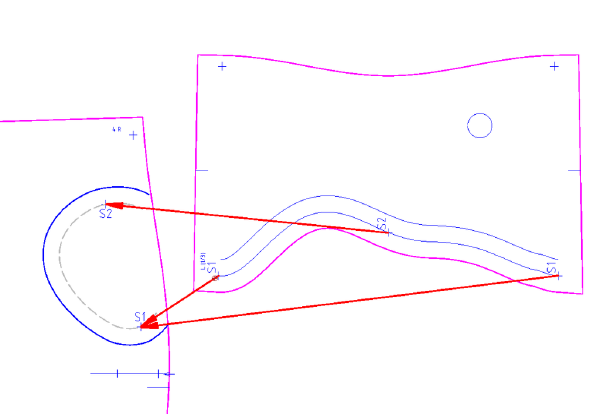

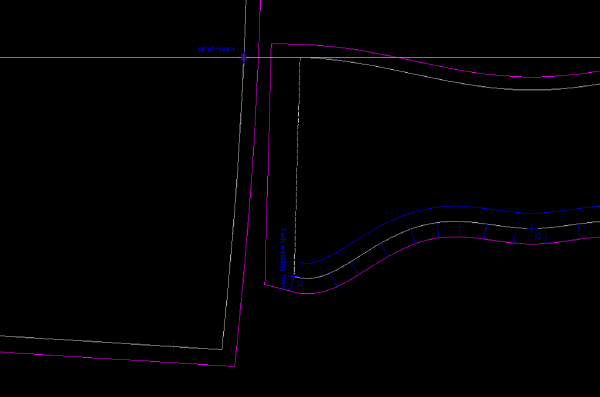

- Strut
mit den Markern S1 + S2 an den Markern S1 + S2 der Leading Edge
ausrichten
- Eingeschnittene Nahtzugabe entlang der Markierung aufkleben
-
Klebeband (6mm)
auf die Nahtzugabe kleben
- Band
[ST-RF-LE]
auf die Nahtzugabe kleben - Band
[ST-RF-LE]
außen mit Naht|S-40-4|
aufnähen - Mit einer zweiten
Naht
|S-40-4|
im Abstand von 2mm Band[ST-RF-LE]
innen aufnähen. Dazu ist ein geeigneter Nähmaschinenfuß erforderlich (Reißverschlussfuß, Teflonfuß o.ä.) - Band
[ST-RF-LE]
mit Naht|ZZZ-40-8-4|
aufnähen

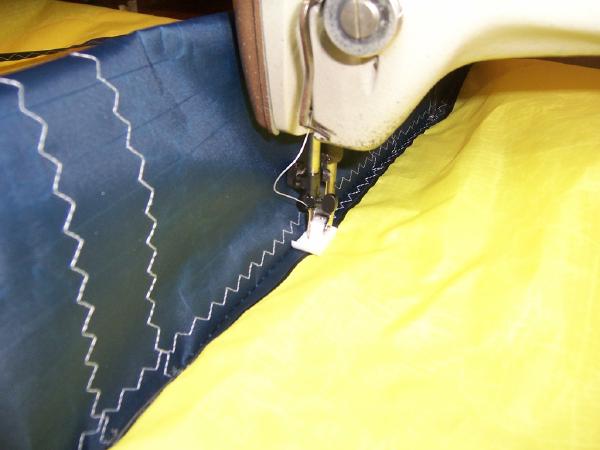

Segel annähen
-
Klebeband (9mm)
entlang der Segellinie auf die Leading Edge
kleben
- Segel an Segellinie und Markierungen auf der Leading Edge
ausrichten und verkleben

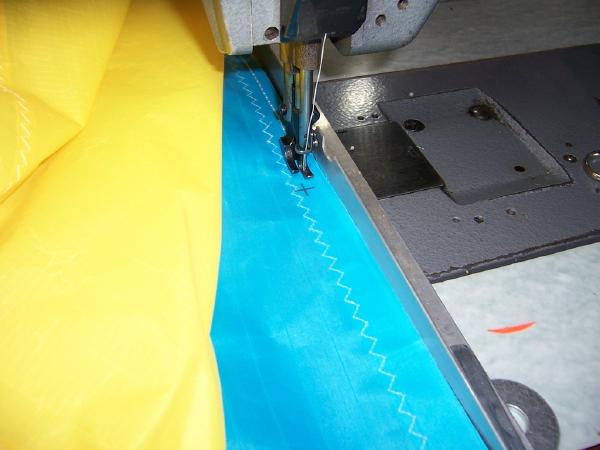

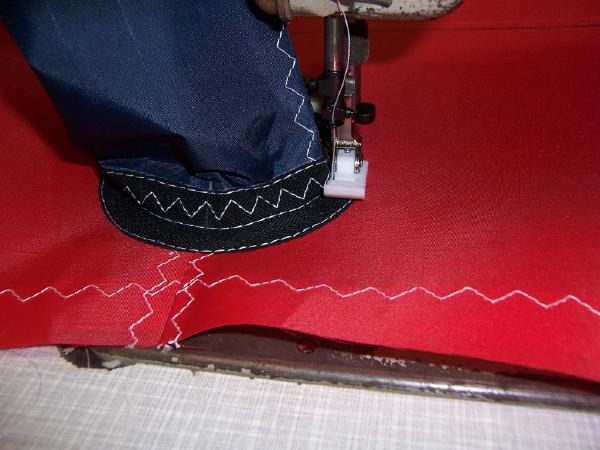

- Segel und Leading Edge
mit
Naht
|ZZZ-60-10-5|
zusammennähen - Das letzte Segment mit den Anknüpfpunkten der Steuerleinen doppelt vernähen

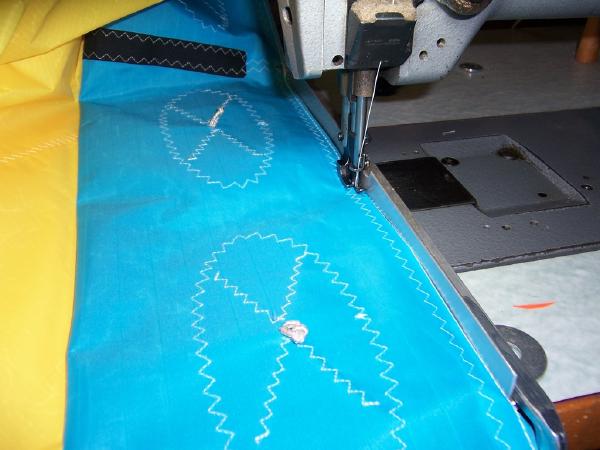

Leading Edge verschließen
Tube wird platzen
Werden die Verschlussnähte nicht absolut gerade genäht dann können sie bei hohem Druck aufplatzen.
Die Verschlussnaht ist im Flug und bei einem Crash sehr hohen Belastungen ausgesetzt. Daher muss sie besonders sorgfältig genäht werden.
Bevor du die Naht an der Leading Edge
ausführst solltest du an mehreren Reststücken üben und sicher stellen, dass deine Nähmaschine kraftvoll genug ist durch bis zu 10 Lagen Dacron mit Klebeband zu nähen.
Viele Haushaltsnähmaschinen sind mit der Verschlussnaht überfordert. Folgende typische Probleme treten auf:
- Durchstich bei den Segmentnähten durch 10 Lagen verklebtes Polyestertuch nicht möglich
- Nahtgut wird mit der Nadel nach oben gehoben weil Nähfußdruck zu schwach ist
- Schlaufenbildung auf der Unterseite da Stichloch zu klein
Tipp
Verwende immer einen seitlichen Anschlag-
Klebeband (9mm)
von innen entlang der Schnittkanten aufkleben
- Innenseite der gesamten Leading Edge nach spitzen Stellen absuchen. Diese können den Bladder beschädigen und müssen entfernt oder geschützt werden
- Leading Edge
so zusammenkleben, dass die Ausrichtungspunkte in der Mitte der Segmente genau übereinander liegen
- Leading Edge
mit
Naht
|S-20-4|

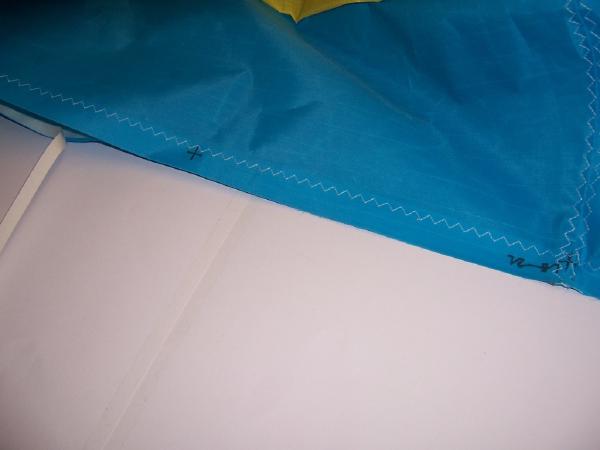

im Abstand von 8mm zur Schnittkante verschließen - Schnittkante mit einem Lötkolben o.ä. verschmelzen um ein Ausfransen zu verhindern
- Nahtzugabe entlang der Naht in Richtung Segelnaht falten
- Gefaltete Nahtzugabe nach unten drehen und eine weitere
Naht
|S-20-4|
im Abstand von 4mm zur ersten Naht nähen

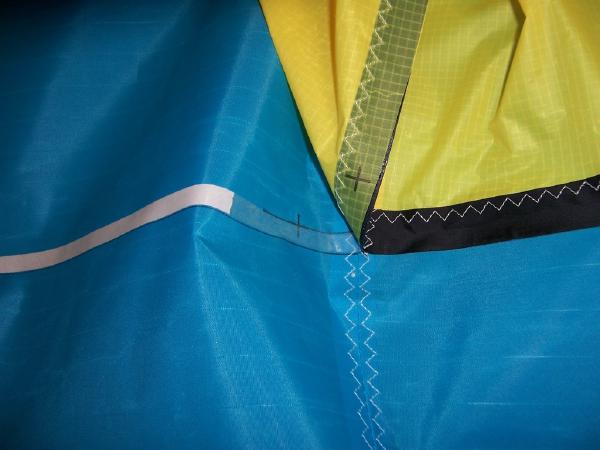

Segel an Strut nähen

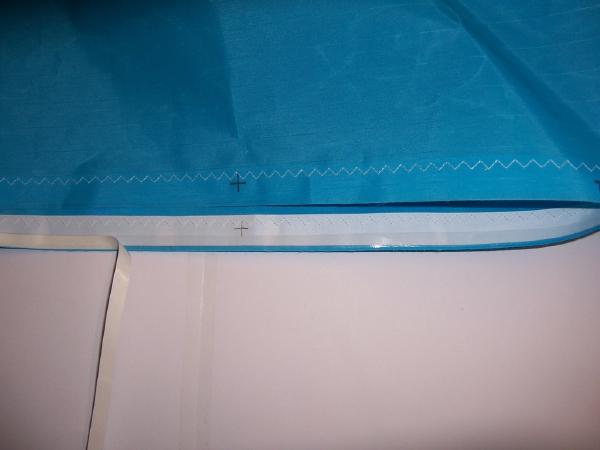

- Klebeband (9mm) ab dem 2. Segment auf die Nahtzugabe des Struts kleben
- Segmentnähte an den Markierungen auf dem Segel ausrichten und verkleben
3. Segel und Strut mit Naht
|ZZZ-60-8-4|
vernähen
