Tube Verschluss herstellen
Verschluss für das Ende einer Tube herstellen
Je nach Durchmesser werden unterschiedliche Verschlüsse verwendet. Die jeweilige Variante ist im Bauplan eingezeichnet.
Durchmesser | Verschluss | Bemerkung |
---|---|---|
bis 50mm | Einfacher Verschluss | Zwei Teile, leicht herzustellen. Verformt die Tube aber bei größeren Durchmessern. |
ab 51mm | Runder Verschluss | Vier Teile, aufwändigere Herstellung aber bessere Optik und Aerodynamik. Keine Verformung der Tube. |

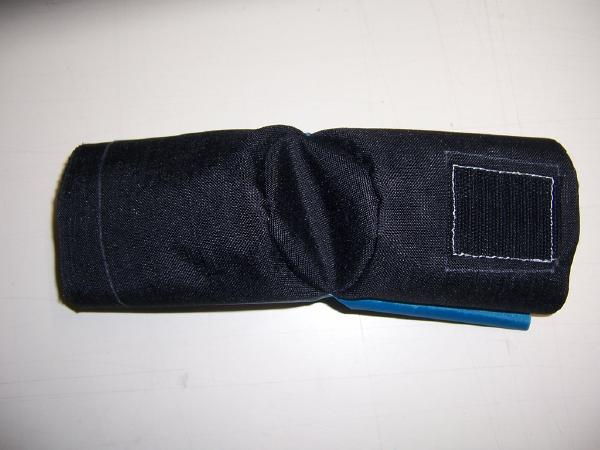

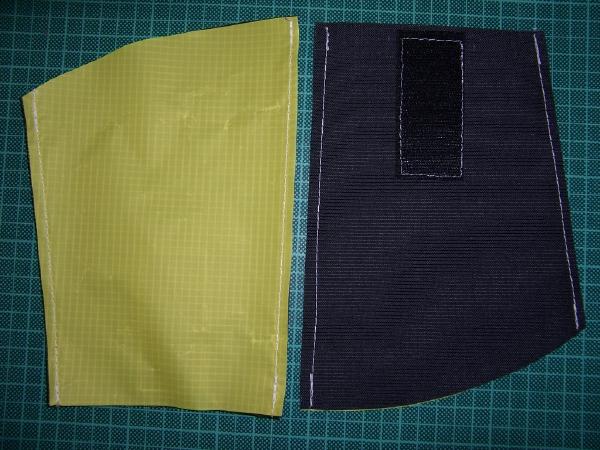

Einfacher Verschluss

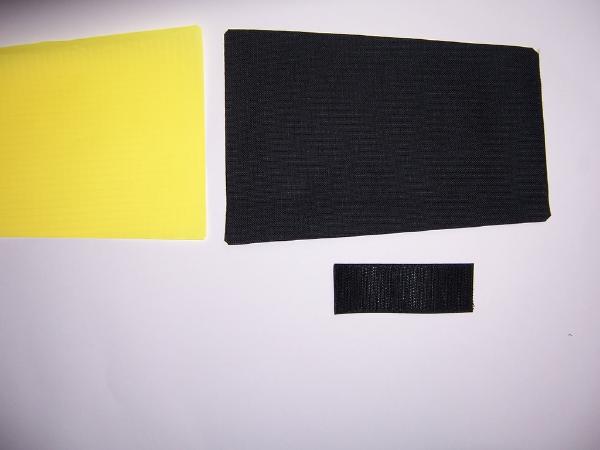

- Für den Verschluss
[LE-ED]
oder[ST-ED]
die Innenseite aus Ripstop und die Außenseite aus Cordura ausschneiden - Klettband

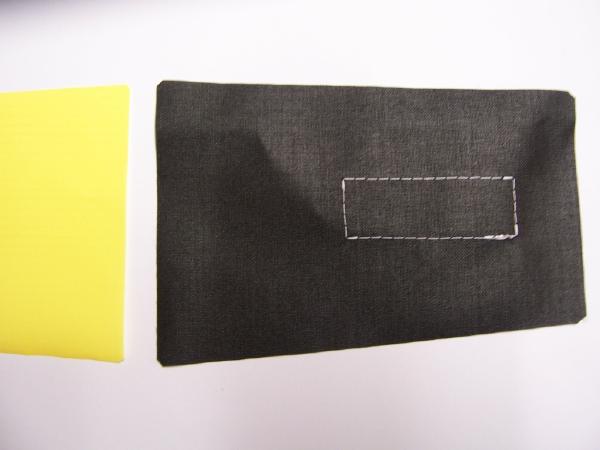

[VEL-2]
(Haken) auf die Innenseite (Ripstop) nähen ( Naht|S-60-4|
) - Innenseite und Außenseite mit
Naht
|S-60-4|
zusammennähen - Klettband
[VEL-1]
(Flausch) auf die Innenseite des letzten Segmentes nähen ( Naht|S-60-4|

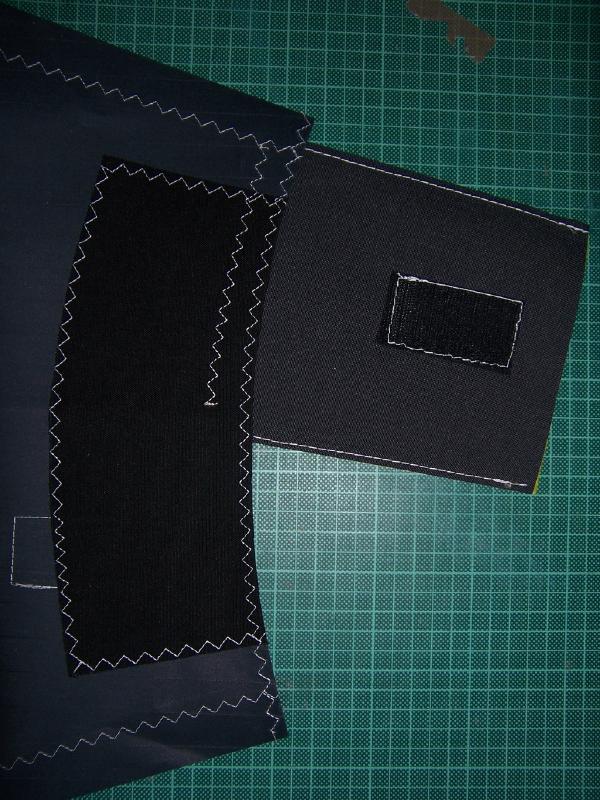

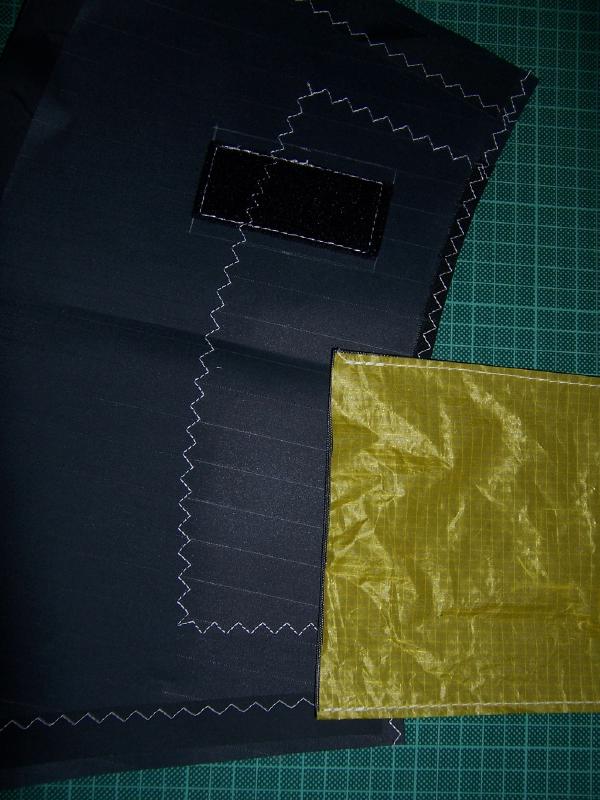

) - Schutz für Abschluss
[LE-PT]
oder[ST-PT]
zuschneiden und aufnähen ( Naht|ZZZ-60-8-4|
) - Klebeband (6mm) entlang der Schnittkante auf die Nahtzugabe kleben
- Ende des Segmentes umklappen (ggf. einschneiden) und mit
Naht
|ZZZ-60-8-4|
vernähen - Verschluss mit Naht
Naht
|ZZZ-60-8-4|
von innen auf das Segment nähen

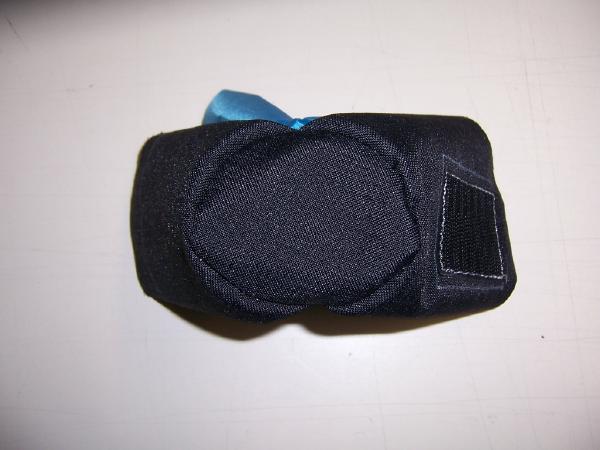

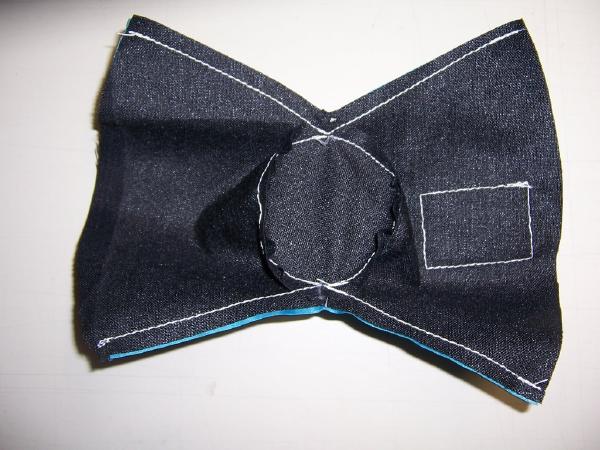

Runder Verschluss
Fehler vermeiden
- Die Herstellung erfordert etwas Übung, daher beim ersten Mal mit Reststücken üben

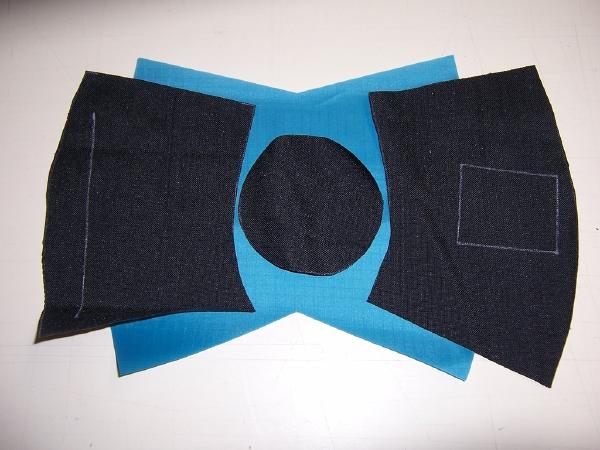

- Alle 4 Teile für den Verschluss
[LE-ED]
oder[ST-ED]
zuschneiden.
Innenseite aus Ripstop, Seitenteile und runden Abschluss aus Cordura. - Markierungen für Klettband und Naht auf den Außenseiten anbringen

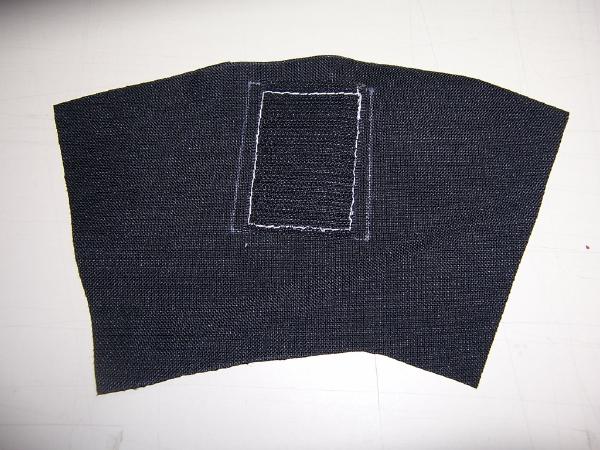

- Klettband
[VEL-2]
(Haken) mit Naht|S-60-4|

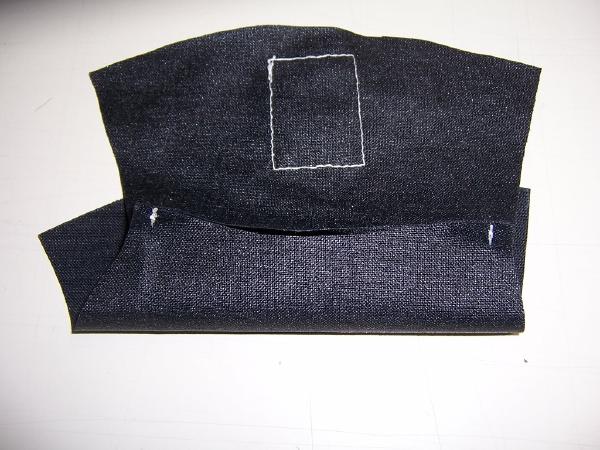

auf die Außenseite nähen - Seitenteile mit den Außenseiten aufeinander legen und an den Rändern mit 2 kurzen Nähten zusammenheften (vereinfacht den nächsten Schritt)

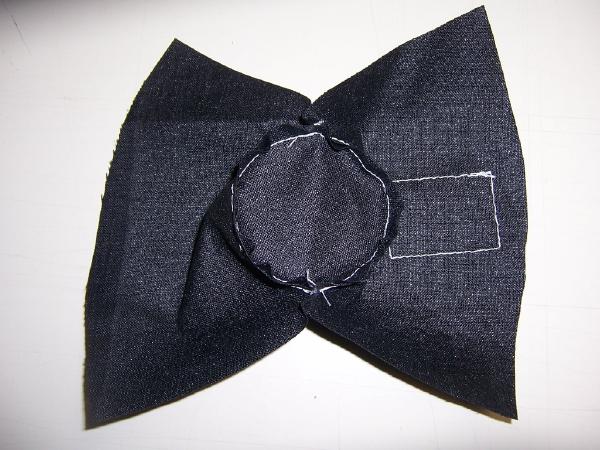

- Mittellinie auf dem runden Abschluss markieren, zwischen den Seitenteilen ausrichten und mit
Naht
|S-60-4|

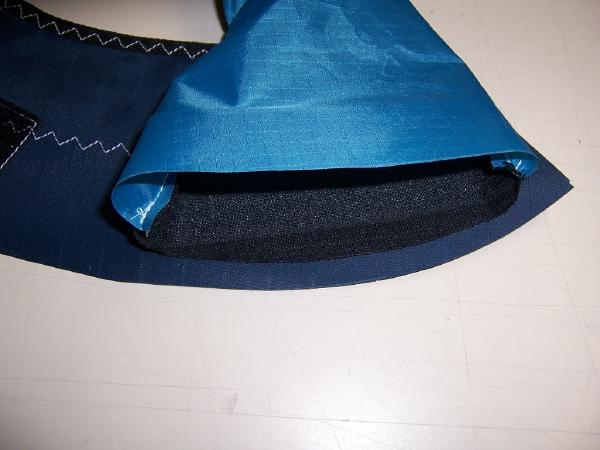

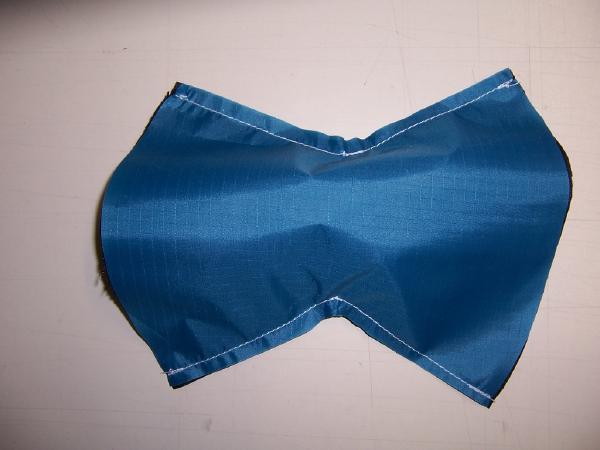

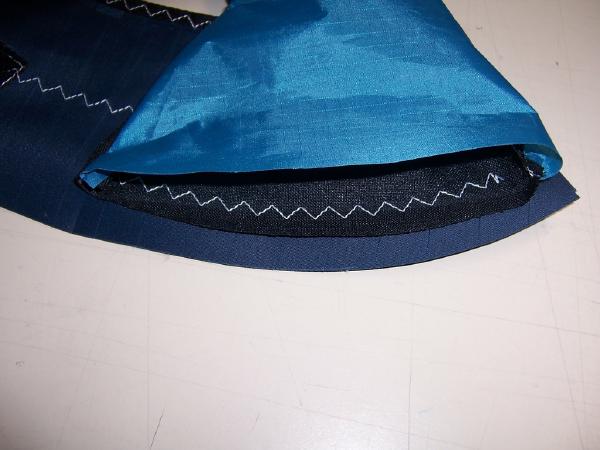

und Nahtzugabe von ~7mm zwischen die Seitenteile nähen - Innenseite aus Ripstop mit
Naht
|S-60-4|

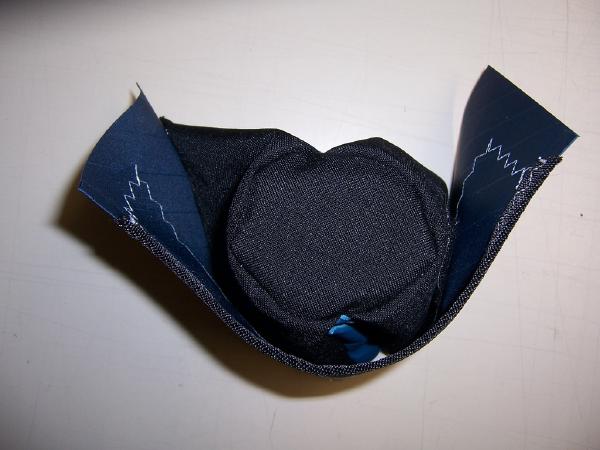

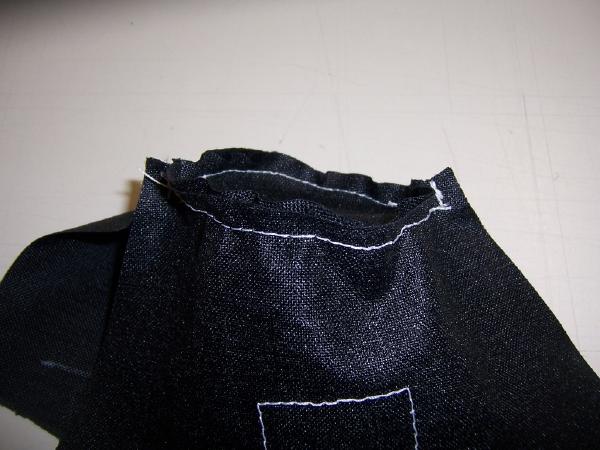

auf die Außenseite der Seitenteile und die Nahtzugabe des runden Verschlusses nähen - Verschluss umkrempeln, so dass die Außenseite mit dem Klettband außen ist
- Klettband
[VEL-1]
auf die Innenseite des letzten Segmentes der Tube nähen -

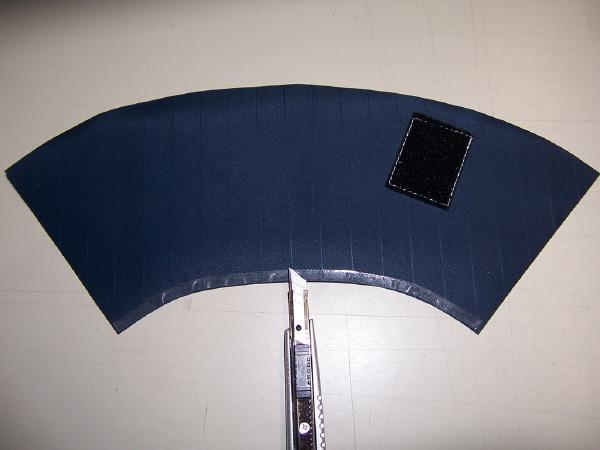

Klebeband (6mm)
entlang der Schnittline auf die Innenseite kleben, Trägerpapier abziehen und die Nahtzugabe mehrfach 7mm tief einschneiden

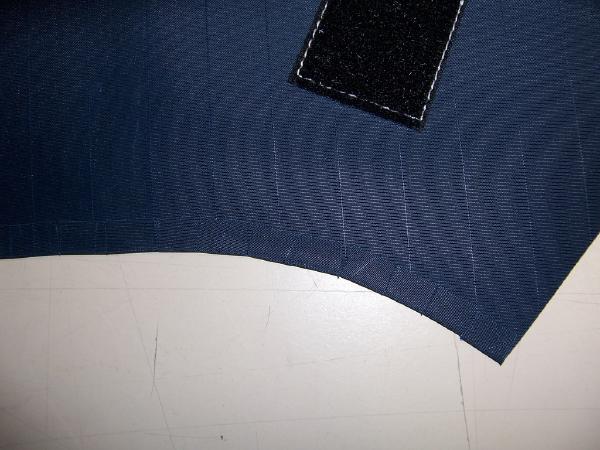

- Eingeschnittene Nahtzugabe nach innen klappen und festkleben

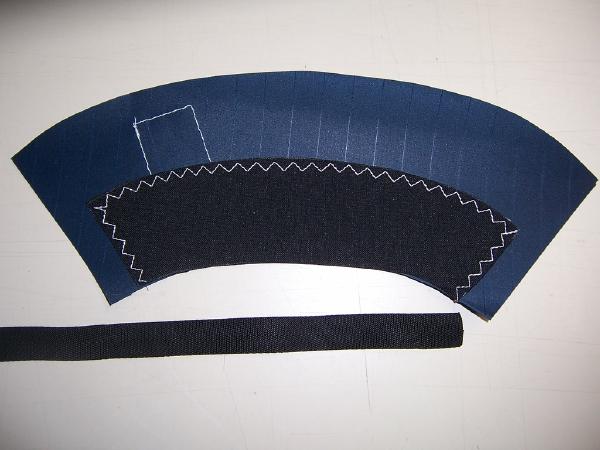

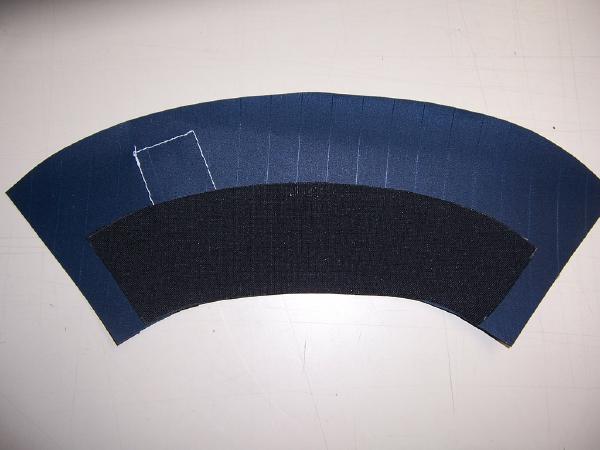

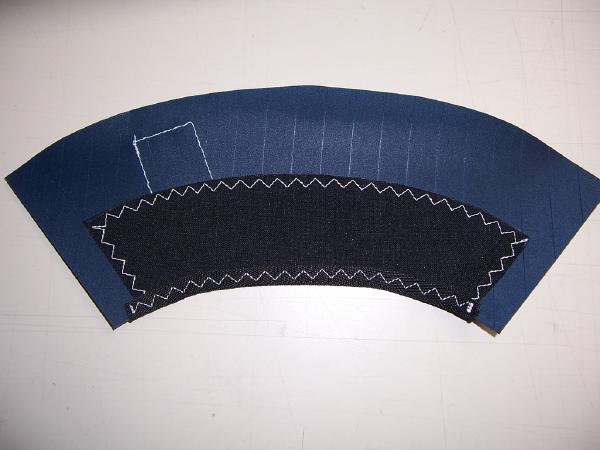

- Schutz für Abschluss
[LE-PT]
oder[ST-PT]
auf die Außenseite kleben und mit Naht|ZZZ-60-8-4|

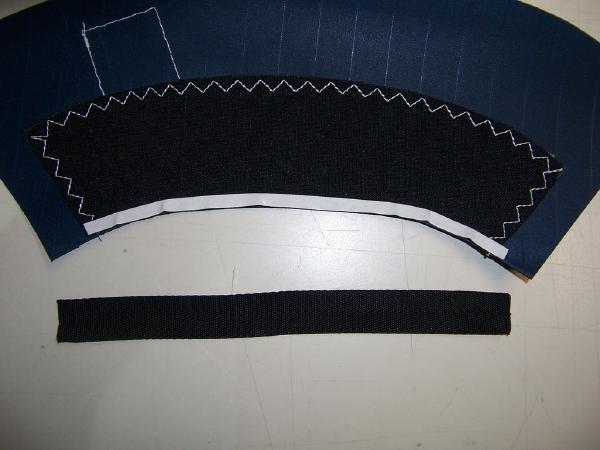

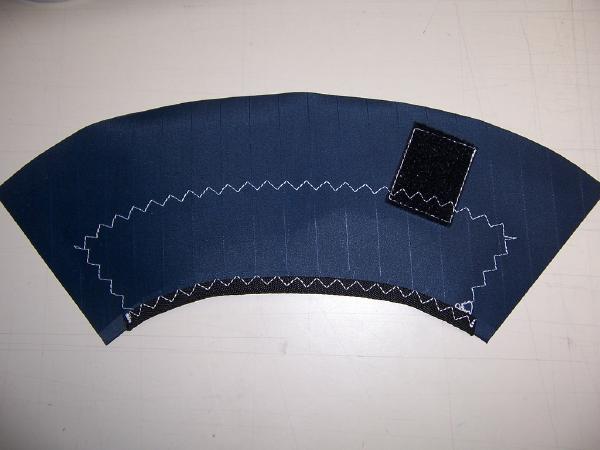

aufnähen - Einfassband entlang der Schnittlinie mit
Klebeband (6mm)
aufkleben und mit
Naht
|ZZZ-60-8-4|

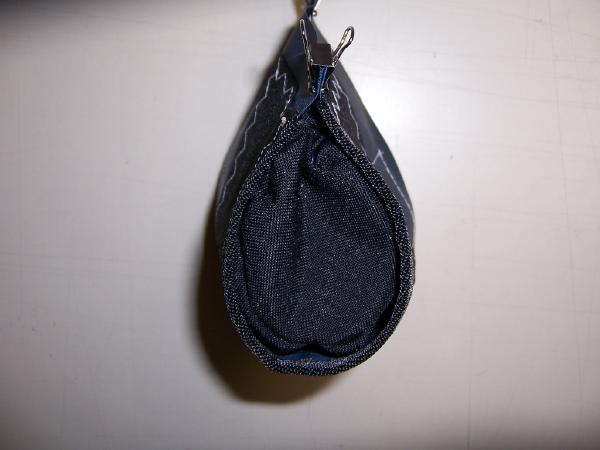

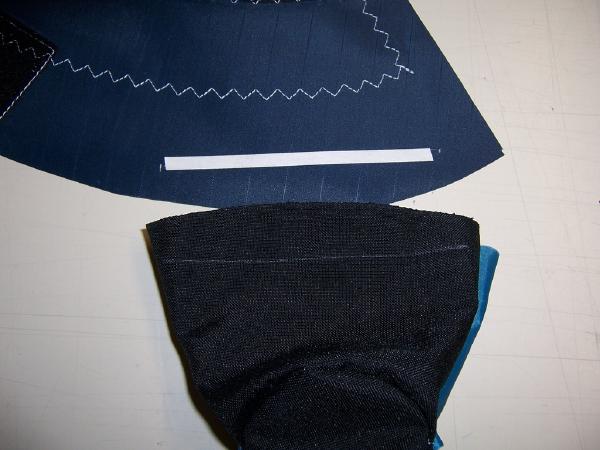

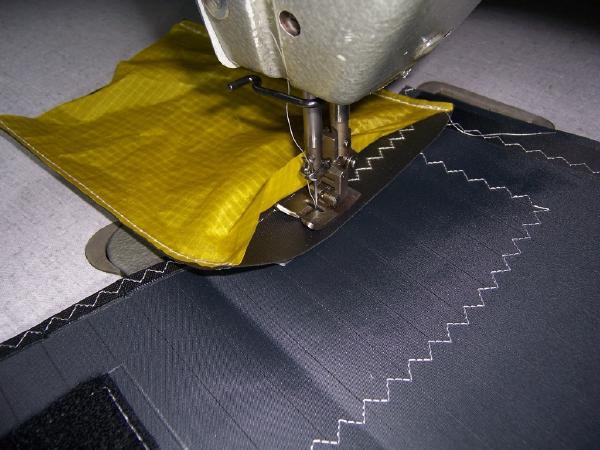

aufnähen - Verschluss mit
Klebeband (6mm)
an der Markierung auf das Segment kleben und mit
Naht
|ZZZ-60-8-4|
aufnähen
