Tube Segmente verbinden
Segmente der Leading Edge oder Strut verbinden

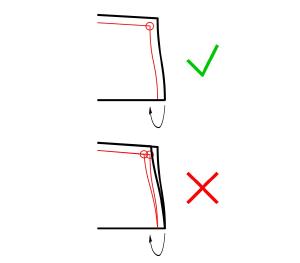

Verzug verhindern
- Nähe die Segmentnähte sehr genau (Toleranz +-0,5mm) damit sich die Tube nicht verdreht
- Halte die Nahtzugabe genau ein damit Segel und Tube zusammenpassen

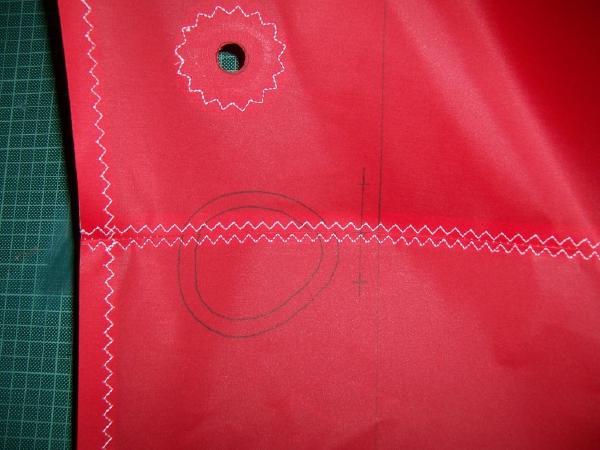

- Verstärkung der Verschlussnaht
[LE-RF-CS]

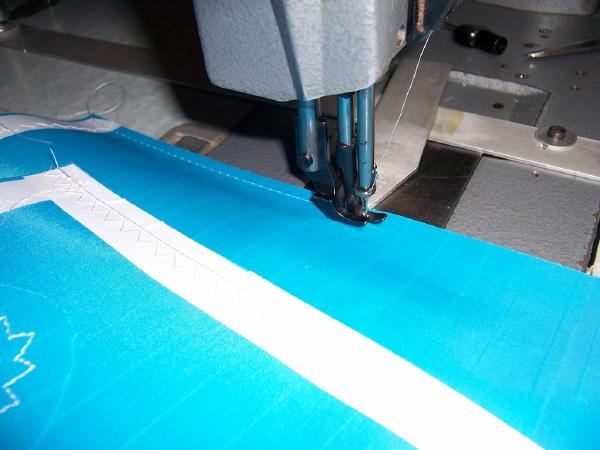

auf die Segment Innenseite kleben und mit Naht|ZZZ-60-8-4|
vernähen - Verstärkung der Segmentnaht
[LE-RF-SM]

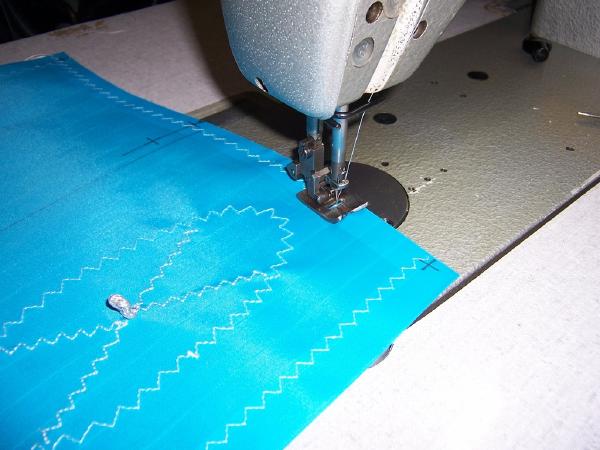

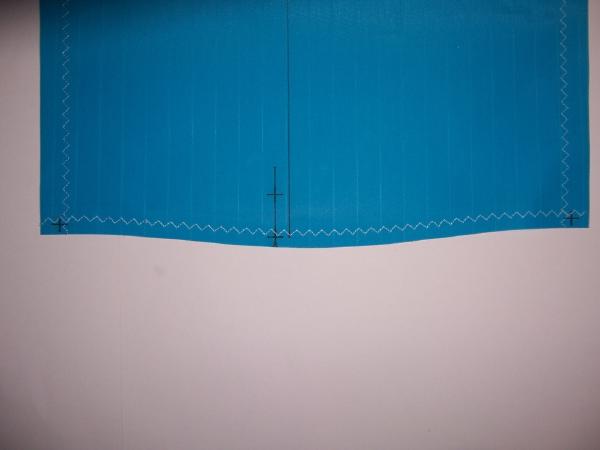

entlang der äußeren Segmentnaht auf die Segment Innenseite kleben und im Abstand von 8mm zur Schnittkante mit Naht|ZZZ-60-8-4|
vernähen -

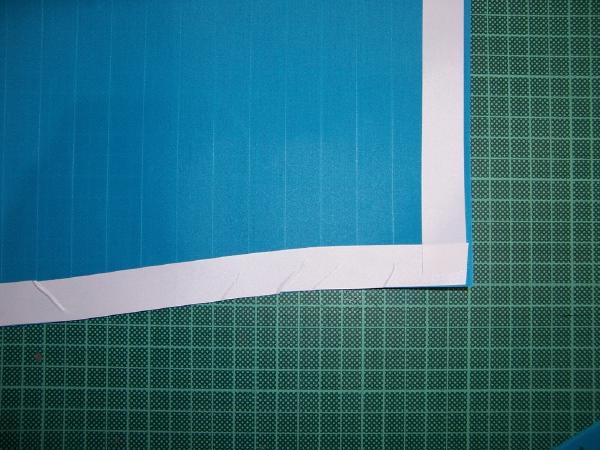

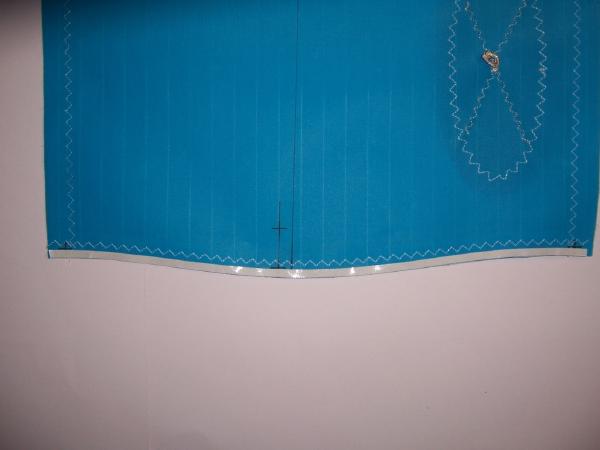

Klebeband (6mm)
entlang der äußeren Segmentnaht auf die Segment Außenseite kleben

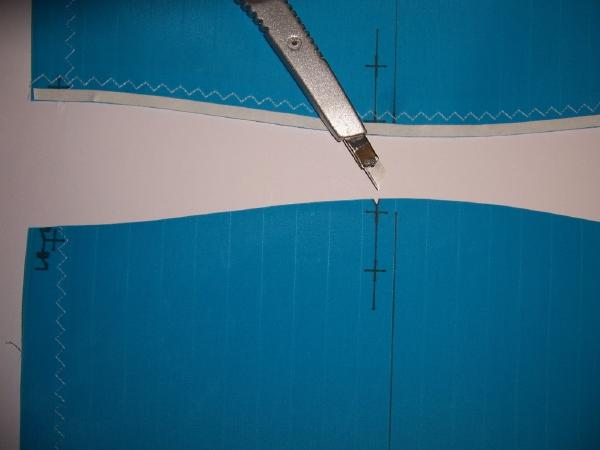

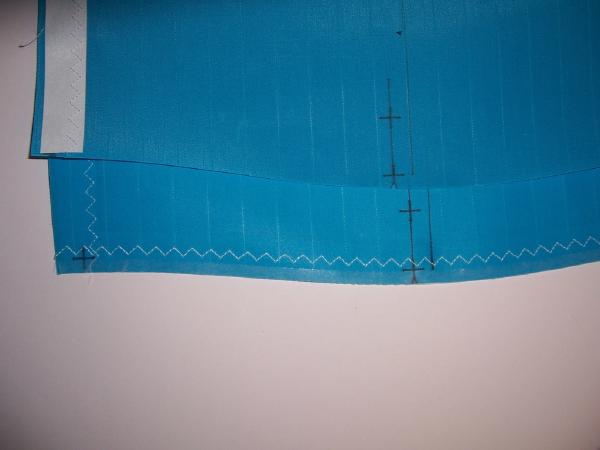

- Segmente an den Markierungskerben ausrichten und zusammenkleben

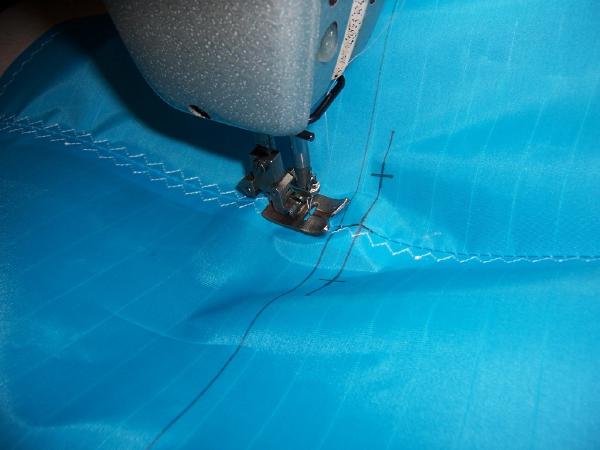

- Mit
Naht
|S-40-4|

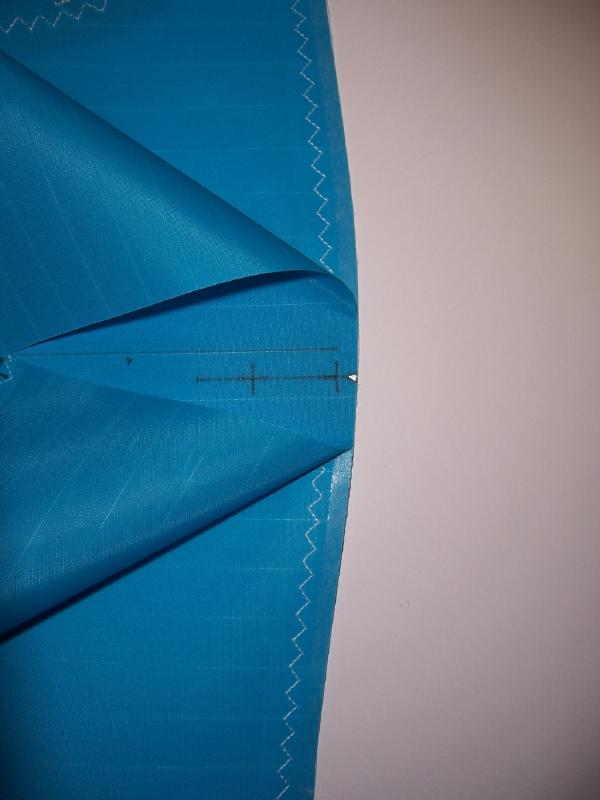

die Segmente im Abstand von 7mm zur Schnittkante zusammennähen - Segmente auseinanderfalten und die Nahtzugabe in Richtung Tip falten

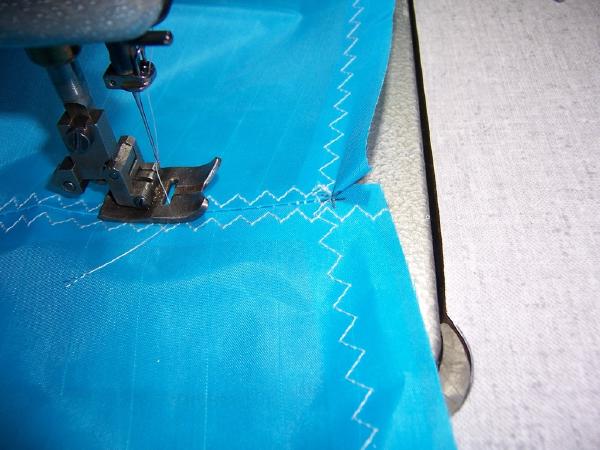

- Neben der gerade Segmentnaht eine
Naht
|ZZZ-60-8-4|
bis kuz vor das Segmentende nähen - Prüfen dass sich die Markierungen auf den Segmenten genau im Abstand von 30mm zur Naht befinden. Wenn erforderlich die Nahtzugabe beim nächsten Segment korrigieren
