Glossar
Abkürzungen, Nahtangaben und Stichmuster
Abkürzungen
In den Anleitungen werden die einzelnen Teile mit Abkürzungen benannt und können an den eckigen Klammern erkannt werden.
Beispiele:
[SA-PT]
[LE-RF-VA]
Um welches Teil es sich dabei genau handelt und aus welchem Material es hergestellt wir steht in der Stückliste.
Nahtangaben
Für Nähte werden in der Anleitung empfohlene Angaben zur Ausführung gemacht. Diese Nahtangaben sind nach folgendem Schema aufgebaut:
| Stichmuster - Fadenstärke - Stichlänge (- Stichbreite) |
Beispiele | |
---|---|
Naht |ZZZ-60-10-5|
|
Dreifachzickzack mit 60er Garn, Stichlänge 10mm und Stichbreite 5mm |
Naht |S-30-4|
|
Geradstich mit 30er Garn und Stichlänge 4mm |

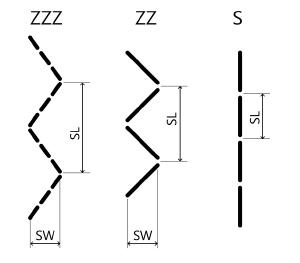

Bezeichnung | Kürzel | Beschreibung |
---|---|---|
Stichmuster | ZZZ: 3-facher Zickzack Stich (auch Segelmacherstich) ZZ: Normaler Zickzack Stich S: Geradstich |
|
Fadenstärke | Angabe über die Stärke bzw. das Gewicht des zu verwendenden Garnes. Angaben im Nm-System. | |
Stichlänge | SL | Angabe über den Abstand der Stichlöcher in Nahtrichtung. Bei Geradstich S ist es der Abstand der einzelnen Löcher, bei ZZ und ZZZ der Abstand der äußersten Nahtlöcher. Angabe in mm. |
Stichbreite | SW | Angabe über Breite der Naht quer zur Nahtrichtung. Bei ZZ und ZZZ ist es der Abstand zwischen den äußersten Nahtlöchern. Angaben in mm. Bei Geradstich S ist die Stichbreite immer 0, daher entfällt diese Angabe. |
Nadelstärken
Um die richtige Nadelstärke passend zum Faden, Material und Nähmaschine zu wählen sind immer Probenähte erforderlich. Eine Orientierung gibt folgende Tabelle:
Garnstärke | Nadel | Material | Beispiel |
---|---|---|---|
80 (V-33) | 70 | Polyester Ripstop + Polyester Ripstop | Segelsegmente |
80 (V-33) | 80 | Polyester Ripstop + Dacron | verstärkung im Segel |
60 (V-46) | 90 | Polyester Ripstop + Dacron mehrlagig | Segel an Leading Edge |
60 (V-46) | 100 | Dacron mehrlagig | Segmentnähte |
40 (V-69) | 100-130 | Dacron mehrlagig + Gurtband | Verstärkungen |
20 (V-92) | 140-160 | Dacron mehrlagig | Verschlussnaht |
